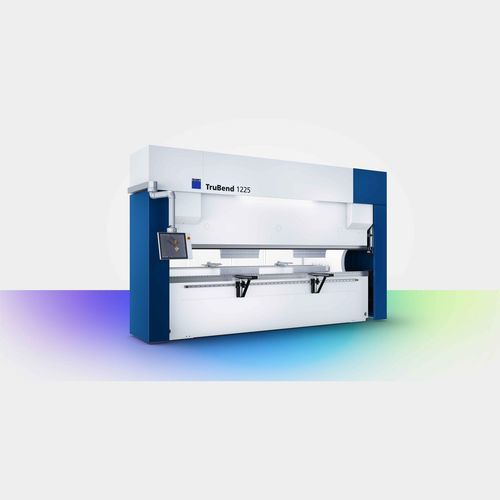

Curvatrice elettrica TruBend 1000

per profilativerticaleCNC

Panoramica
La TruBend Serie 1000 è una famiglia di piegatrici a matrice di livello base, progettata per operazioni di piegatura semplici e flessibili. Offre una soluzione economica per ottenere qualità dei pezzi costante con un'impiego operativo semplice, adatta a gestire picchi di carico e ordini aggiuntivi.

Punti chiave

• Comando diretto e intuitivo: programmazione numerica e grafica tramite controllo TRUMPF per una rapida messa in servizio.
• Piegatura precisa: registro posteriore a 4 assi per un posizionamento accurato di componenti complessi.
• Varianti di serraggio utensili: QuickClamp (Classic) e serraggio idraulico TRUMPF (Comfort) per rapidi cambi utensile.
• Supporto remoto: servizio remoto TRUMPF per assistenza e diagnosi a livello mondiale.

Applicazioni

• Piegatura di lamiere sottili con angoli precisi.
• Processo di profili lunghi con elevata precisione dimensionale.
• Gestione flessibile di spessori di lamiera variabili a seconda del modello.

Modelli e dotazioni

• Modello Classic: configurazione standard per operazioni di piegatura universali con QuickClamp e registro posteriore a 4 assi.
• Modello Comfort: configurazione estesa con serraggio utensile idraulico, bombatura CNC e opzioni per utensili leggeri e Safety-Click.

Dati tecnici (selezione tabella)
Categoria | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Forza di pressione | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Lunghezza di piegatura | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Passaggio tra montanti | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Apertura utile | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Sbraccio | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Dimensioni (Esempi L×P×H) | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Peso esempi | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Informazioni aggiuntive
Il modello Comfort supporta utensili leggeri (fino al 30% più leggeri) con Safety-Click, utensili LASERdur ZN per lamiera zincata e una vasta gamma di oltre 150 tipi di utensili. Software e connettività: compatibilità TecZone Bend, interfacce OPC UA e opzioni di integrazione per monitoraggio e sistemi di fabbrica.

Caratteristiche / specifiche tecniche

• Famiglia prodotto: TruBend Serie 1000 (modelli 1060, 1100, 1150, 1225, 1320 in Classic e Comfort).
• Intervallo di forza: 600 kN – 3200 kN a seconda del modello.
• Lunghezza di piegatura: 2050 mm – 4100 mm a seconda del modello.
• Registro posteriore: 4 assi per posizionamento preciso.
• Serraggio utensili: QuickClamp (Classic) o serraggio idraulico TRUMPF (Comfort).
• Funzioni Comfort: serraggio idraulico, bombatura CNC e opzioni estese.
• Software: TecZone Bend; connettività tramite OPC UA per integrazione.
