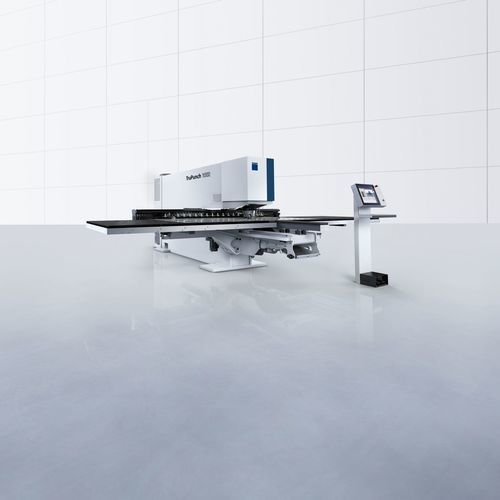

Punzonatrice CNC TruPunch 1000

elettricaper metallopunzonatura

Panoramica
La TruPunch 1000 (S05) è una punzonatrice compatta entry-level progettata per la produzione economica di piccole serie e di pezzi lamiera semplici. Consente punzonatura, formatura filetti, estrusione e piegatura delle flange in un'unica serrata senza riposizionamento, agevolando la lavorazione di lamiere di formato medio e lotti ridotti.

Vantaggi principali

• Capacità multi-processo: punzonatura, formatura filetti, estrusione e piegatura delle flange in una sola configurazione.
• Compatibilità utensili: supporta utensili TRUMPF come MultiTool e MultiShear per operazioni di taglio e formatura.
• Facilità d'uso: Touchpoint HMI per programmazione intuitiva e rapido avviamento.
• Efficienza materiale: lavorazioni senza scheletro e separazione ottimizzata per ridurre gli sfridi.

Applicazioni / Esempi

• Componenti elettronici: flange, coppe, formatura a rulli e caratteristiche scalari con utensili stepping, bracket, coppe rettangolari/tonde e utensili a rullo.
• Pezzi lamiera generici: nervature, operazioni MultiCut, formatura a coppa e operazioni di offset/roll-forming.

Equipaggiamento e opzioni

• Tavoli con spazzole per una movimentazione delicata dei materiali.
• On-Demand Drive: controllo idraulico della testa di punzonatura per ridurre rumorosità e carico idraulico.
• Nastri trasportatori per l'espulsione affidabile dei pezzi punzonati.
• Touchpoint HMI e software TruTops Boost per programmazione e controllo della produzione.

Dati tecnici (formato piccolo / medio)
Modello: TruPunch 1000 (S05) piccolo — TruPunch 1000 (S05) medio
Dimensioni (L x P x A): 6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
Velocità punzonatura (E = 1 mm): 600 1/min — 600 1/min
Velocità marcatura: 1300 1/min — 1300 1/min
Corsa asse X: 2050 mm — 2500 mm
Corsa asse Y: 1250 mm — 1250 mm
Spessore lamiera max.: 6,4 mm — 6,4 mm
Peso pezzo max.: 150 kg — 150 kg
Forza punzonatura max.: 165 kN — 165 kN
Tempo cambio MultiTool: 2,4 s — 2,4 s
Posizioni utensili (piccolo / medio): 15 / 18 (più 2 morsetti)
Dimensioni espulsione (es.): sportello 180 x 150 mm; con tavolo mobile fino a 180 x 500 mm; scivolo fisso fino a 460 x 500 mm
Consumo medio (spegnimento automatico): 0,3 kW ; in produzione: 4,3 kW

Caratteristiche / Specifiche

• Nome modello: TruPunch 1000 (S05)
• Tipo macchina: punzonatrice (compatta, entry-level)
• Processi: punzonatura, formatura filetti, estrusione, piegatura flange
• Spessore max. lamiera: 6,4 mm
• Forza max. punzonatura: 165 kN
• Velocità punzonatura (E = 1 mm): fino a 600 1/min
• Velocità marcatura: fino a 1300 1/min
• Area X × Y: 2050 × 1250 mm (piccolo) o 2500 × 1250 mm (medio)
• Peso pezzo max.: 150 kg
• Tempo cambio MultiTool: 2,4 s
• Consumo tipico: standby 0,3 kW, produzione 4,3 kW
