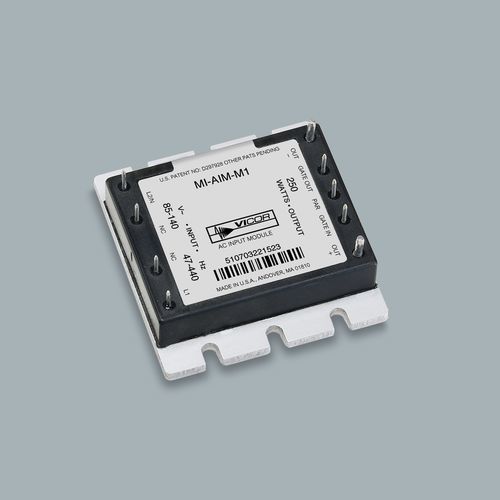

Modulo di potenza AC MI-AIM™

Panoramica
Il modulo di ingresso AC MI-AIM™ si collega direttamente alla rete 115 V AC per fornire rettificazione di linea, filtraggio EMI, protezione da transienti/picchi e limitazione della corrente di inrush. Fornisce fino a 250 W per supportare i convertitori Vicor Mi‑x7x in formato full‑brick e half‑brick ed è progettato per sistemi di alimentazione militari e aerospaziali MIL‑COTS.

Conformità

• Requisiti di emissioni condotte CE102 — MIL‑STD‑461D/E
• Requisiti per transienti e picchi di ingresso — MIL‑STD‑704A
• Requisiti di prova ambientale — MIL‑STD‑810

Caratteristiche e vantaggi

• Front‑end AC integrato: rettificazione, filtraggio EMI, protezione dai transienti e limitazione dell'inrush
• Compatibile con la famiglia Vicor MI‑x7x (supporta moduli full‑brick e half‑brick)
• Capacità di uscita di 250 W per supportare i convertitori Mi‑x7x
• Disponibile nelle varianti M‑Grade e I‑Grade per la qualificazione del sistema
• Montaggio board‑level in half‑brick e ampia gamma di temperatura di esercizio adatta ad applicazioni aeronautiche e terrestri MIL

Varianti

• MI‑AIM‑M1 — M‑Grade; MI‑Series compatibile: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (fino a +100 °C specificati); Half‑brick
• MI‑AIM‑I1 — I‑Grade; MI‑Series compatibile: MI‑27x / MI‑J7x; Temp: -55 a +85 °C (fino a +100 °C specificati); Half‑brick

Specifiche tecniche

• Funzione: front‑end di ingresso AC (raddrizzatore, filtro EMI, protezione dai transienti, limitatore di inrush)
• Ingresso nominale: 115 V AC
• Capacità di potenza in uscita: 250 W (supporta convertitori Mi‑x7x)
• Compatibilità: Vicor Mi‑x7x full‑brick e half‑brick; MI‑Series compatibile: MI‑27x / MI‑J7x
• Gradi di convertitore: M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Temperatura di funzionamento (board‑level): -55 °C a +85 °C (fino a +100 °C specificati)
• Stile di montaggio: Half‑brick
• Norme: MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Protections: filtraggio EMI, protezione da transienti/picchi, limitazione corrente d'inrush
• Documentazione: disegno d'ingombro e datasheet disponibili dal produttore
