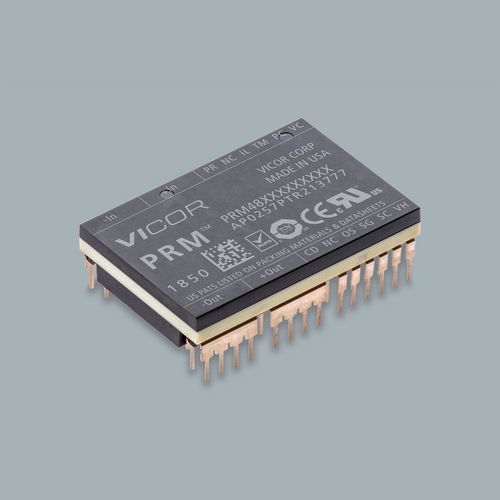

Convertitore DC/DC regolato PRM®

non isolatoper apparecchio di telecomunicazionead uscita semplice

Panoramica
Codice prodotto: MPRM28AT360M120A00. Famiglia: PRM® Regulator. Confezione: FULL ChiP. Regolatore ZVS buck-boost ad alta efficienza e alta densità, frequenza di commutazione ≈1 MHz, adatto per montaggio superficiale o montaggio a foro passante; opzioni full/half‑chip mixabili.

Caratteristiche elettriche principali

• Tensione di ingresso: 28 V
• Tensione di uscita: 36 V
• Potenza in uscita: 200 W
• Frequenza di commutazione: ≈1 MHz (ZVS buck-boost)

Meccanica / packaging

• Package: FULL ChiP (full‑chip)
• Dimensioni: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Stile di montaggio: Through‑Hole (compatibile SMD / pick & place)

Ordini e disponibilità

• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25

Prezzi
Quantità
25+ — $193.26
100+ — $181.27

Caratteristiche del prodotto

• Topologia ZVS buck-boost
• Alta efficienza
• Alta densità di potenza
• Frequenza di commutazione ≈1 MHz
• Profondità molto ridotta
• Compatibile con pick & place / SMD
• Package per montaggio superficiale o through‑hole
• Compatibilità mix-and-match full e half‑chip
• Conforme a MIL-STD-1275 e MIL-STD-704

Materiale di riferimento

• Data sheet
• Application notes
• Documentazione di sicurezza e omologazioni
• File di progettazione e risorse per schede di valutazione

Specifiche tecniche

• Codice: MPRM28AT360M120A00
• Famiglia prodotto: PRM® Regulator
• Produttore: Vicor
• Tensione ingresso: 28 V
• Tensione uscita: 36 V
• Potenza uscita: 200 W
• Commutazione: ≈1 MHz (ZVS buck-boost)
• Package: FULL ChiP; opzioni full/half chip e SMD o through‑hole
• Dimensioni: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Stile di montaggio: Through‑Hole (compatibile SMD)
• Classe prodotto / temperatura: M = -55°C a 125°C
• Tempi di consegna: 40 settimane
• Quantità minima: 25
• Fasce di prezzo (esempio): 25+ $193.26; 100+ $181.27
