Convertitore DC/DC ad alta densità di potenza DCM®

regolatoisolatocon montaggio su telaio

Panoramica del prodotto

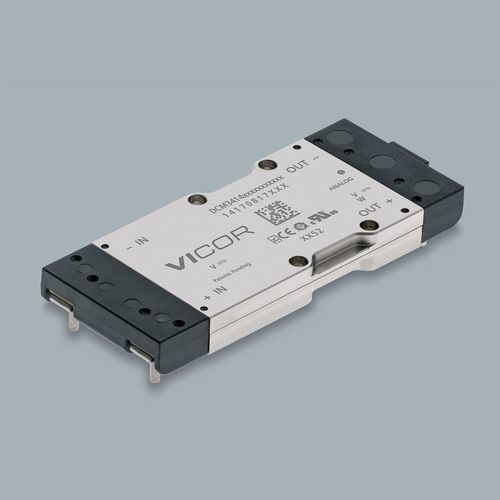

Il DCM3414B50M17C2M05 è un modulo convertitore DC-DC DCM® nel package 3414 VIA (3,38 x 1,4 x 0,37 in / 85,93 x 35,54 x 9,4 mm). Fornisce un'uscita isolata e regolata fino a 320 W, progettato per elevata densità di potenza e funzionamento affidabile in ambienti gravosi. Le opzioni di montaggio, controllo e grado agevolano l'integrazione nei sistemi industriali e embedded.

Specifiche principali (sintesi)

• Tensione di ingresso: 28 V nominale
• Tensione di uscita: 15 V nominale
• Potenza di uscita: 320 W
• Package: 3414 VIA (85,93 x 35,54 x 9,4 mm)

Caratteristiche del prodotto

• Protezione contro sovratensione in uscita
• Alta efficienza e densità di potenza
• Packaging robusto per ambienti gravosi
• Filtraggio EMI e transitorio integrato
• Blocco per sottotensione d'ingresso (UVLO)
• Protezione da sovratemperatura (OTP)
• Opzioni di montaggio: chassis o montaggio su PCB (pin corto/lungo)

Prezzi (MSRP)
Quantità | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

Materiali di riferimento (disponibili)

• Data Sheet (serie DCM3414)
• Note applicative: AN:029, AN:030, AN:035, AN:039, AN401
• Gestione termica e linee guida di montaggio
• Disegni meccanici e modelli 3D
• Omologazioni di sicurezza e certificati per la famiglia 3414 VIA

Ordini e disponibilità
Numero di parte: DCM3414B50M17C2M05. Tempi di consegna indicativi: 40 settimane. Quantità minima d'ordine: 1. Esempio di stock distributori: Mouser 10, Digi-Key 4, Arrow 0, Avnet 0.

Specifiche tecniche

• Famiglia prodotto: DCM®
• Tipo: Convertitore DC-DC isolato e regolato
• Dimensioni package: 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm)
• Tensione di ingresso: 28 V (nominale)
• Tensione di uscita: 15 V (nominale)
• Potenza di uscita: 320 W
• Tipi di montaggio: Board Mount (pin corto/lungo), Chassis Mount (lugs)
• Opzioni di grado: M (-55°C a 125°C), T (-40°C a 125°C), C (-20°C a 125°C)
• Interfaccia di controllo: Analogica
• Protezioni: OVP, UVLO, OTP, filtraggio EMI/transitorio integrato
• MOQ: 1 • Tempi tipici: 40 settimane
