Alimentatore elettrico 3U VITA 62

AC/DC

Panoramica

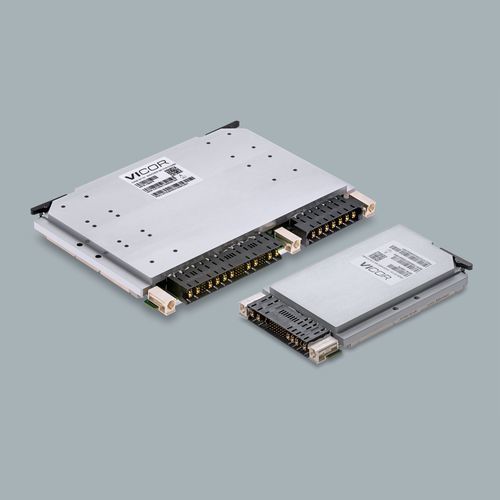

Alimentatori MIL‑COTS progettati per sistemi OpenVPX in formato 3U e 6U. Dispositivi robusti per ambienti gravosi, raffreddamento per conduzione, operanti con ingressi nominali 28V DC o 270V DC. Le tensioni di uscita standard VITA 62 variano da 3,3V a 12V. I modelli 3U erogano fino a 600W; i 6U fino a 1000W. Tensioni di uscita e livelli di potenza personalizzati disponibili su richiesta. La famiglia di prodotti è completamente testata secondo MIL‑STD 461G e MIL‑STD 704F. Le varianti con ingresso 28V soddisfano inoltre MIL‑1275E.

Caratteristiche e vantaggi

• Factor di forma conforme OpenVPX e scalabile (3U e 6U)
• Funziona con ingressi nominali 28V DC o 270V DC
• Uscite standard da 3,3V a 12V
• 3U fino a 600W, 6U fino a 1000W
• Raffreddamento per conduzione per ambienti gravosi
• Protezioni contro sovracorrente, sovratensione e surriscaldamento
• Conformità a standard militari: MIL‑STD 704F, 461G, 810G, 1275E (varianti 28V)
• Senza condensatori elettrolitici (affidabilità migliorata)
• Configurazioni di uscita parallellabili disponibili

Famiglia di prodotti — esempi di codici (matrice)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Risorse e supporto progetto (esempi)

• Scheda di valutazione: Part Number VIT3UDCTEST01; User Guide UG‑801 – VITA62 3U Evaluation Board
• Note applicative: AN:801 – Parallel Operation; AN:803 – I²C Communication for 28V Input VITA 62
• Datasheet per i numeri di parte e le configurazioni della famiglia (più datasheet per variante)
• Case study: VITA 62 incrementa le specifiche di potenza esistenti per alimentatori montati su pod aeronautici

Specifiche tecniche

• Tensioni di ingresso nominali: 28 V DC o 270 V DC (dipende dalla variante)
• Tensioni di uscita standard: 3,3 V a 12 V
• Classi di potenza: modelli 3U fino a 600 W; modelli 6U fino a 1000 W
• Raffreddamento: per conduzione (ambienti gravosi)
• Protezioni: sovracorrente, sovratensione, surriscaldamento
• Configurazioni di uscita: supporto per collegamento in parallelo
• Standard militari/test: MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G; varianti 28V conformi a MIL‑1275E
• Rivestimento conformal: opzioni disponibili (Coated, Coated + Au‑plated connector)
• Hardware di valutazione: scheda di valutazione 3U e guida utente disponibili
