Convertitore DC/DC regolato DCM®

isolatocon montaggio su telaioindustriale

Panoramica

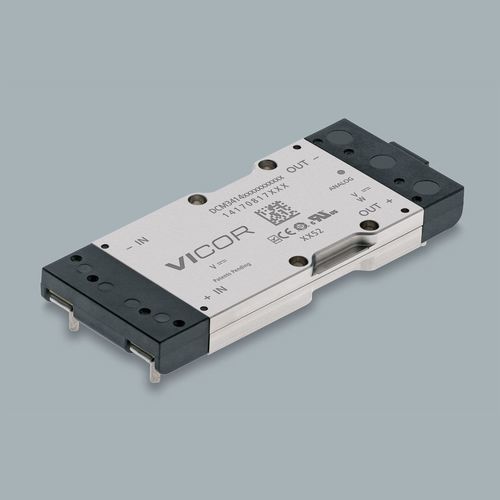

Il DCM® DCM3414B50M17C2C09 è un modulo convertitore DC-DC isolato e regolato nel package 3414 VIA. Fornisce fino a 320 W a 15 V in uscita da un ingresso nominale di 28 V ed è progettato per funzionare in modo affidabile in ambienti gravosi, con filtraggio EMI/transitori integrato e protezioni multiple.

Specifiche principali

• Tensione di ingresso: 28 V DC (nominale)
• Tensione di uscita: 15 V DC (nominale)
• Potenza in uscita: 320 W
• Package: 3414 VIA
• Dimensioni: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)

Caratteristiche del prodotto

• Protezione da sovratensione in uscita (OVP)
• Blocco per sottotensione in ingresso (UVLO)
• Protezione da surriscaldamento (OTP)
• Filtraggio EMI e transitori integrato
• Elevata densità di potenza ed efficienza
• Stili di montaggio: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount

Confezionamento e opzioni
Disponibile in configurazioni through-hole 3414 VIA con pin lunghi per montaggio su PCB o in versione per montaggio su chassis. Opzioni di montaggio: Board Mount Short Pin, Board Mount Long Pin e Chassis Mount. Gradi prodotto: T (-40°C a 125°C), C (-20°C a 125°C) e M (-55°C a 125°C). Interfaccia di controllo: Analogica.

Ordinazione e disponibilità
Numero parte: DCM3414B50M17C2C09
Tempo di consegna: 40 settimane
Quantità minima d'ordine: 1

Prezzi (MSRP)

• 1+ : $911.49
• 10+ : $724.18
• 25+ : $660.83
• 100+ : $619.81

Materiali di riferimento e risorse

• Datasheet
• Note applicative: AN029, AN030, AN035, AN039, AN401
• Omologazioni di sicurezza: cURus, cTÜVus, CE Mark, CB Certificate (come indicato)
• Disegni meccanici e modelli 3D

Specifiche tecniche

• Famiglia prodotto: DCM® (DC-DC Converter Module)
• Modello / serie: DCM3414
• Numero parte: DCM3414B50M17C2C09
• Tensione ingresso (nominale): 28 V DC
• Tensione uscita (nominale): 15 V DC
• Potenza in uscita: 320 W
• Package: 3414 VIA
• Dimensioni: 85,93 x 35,54 x 9,4 mm
• Stili di montaggio: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Gradi prodotto: T (-40°C a 125°C), C (-20°C a 125°C), M (-55°C a 125°C)
• Interfaccia di controllo: Analogica
• Protezioni: OVP, UVLO, OTP
• Funzioni integrate: filtraggio EMI e transitori
• Tempo di consegna: 40 settimane
• Quantità minima d'ordine: 1
