Convertitore DC/DC regolato DCM®

isolatoindustrialecon ampia gamma di ingresso

Famiglia di prodotto
DCM® DC-DC Converter Module

Panoramica

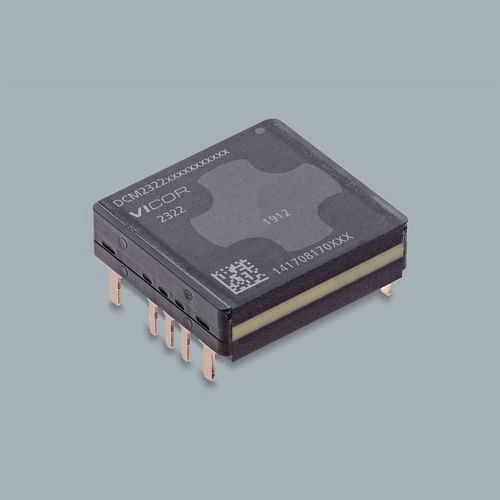

Il DCM2322T50T2660T60 è un modulo convertitore DC-DC isolato e regolato nel package 2322 ChiP per montaggio a foro passante. Accetta un ingresso tipico di 30 V e fornisce una tensione di uscita regolata di 24 V fino a 60 W. Il modulo utilizza commutazione ZVS ad alta frequenza (MHz) ed è conforme ai requisiti SELV. È ottimizzato per funzionamento in array parallelo fino a otto unità per applicazioni a maggiore potenza.

Dati chiave del prodotto

• Tensione di ingresso (tipica): 30 V
• Tensione di uscita (nominale): 24 V
• Potenza di uscita: 60 W
• Package: 2322 ChiP montaggio a foro passante
• Dimensioni (L×P×A): 24,84 × 22,8 × 7,21 mm

Caratteristiche del prodotto

• Convertitore DC-DC isolato e regolato
• Conformità Safety Extra Low Voltage (SELV)
• Commutazione ZVS ad alta frequenza (MHz)
• Ampio range di tensione di ingresso
• Ottimizzato per funzionamento in array fino a 8 unità

Produzione e informazioni d'acquisto
Numero parte: DCM2322T50T2660T60
Tempi di consegna: 40 settimane
Quantità minima d'ordine: 25
Prezzi (MSRP): 25+ qty = $123.45; 100+ qty = $115.79
Stock distributori (aggiornato 22 apr. 2026): Digi-Key: 249; Mouser: 1; Arrow: 0; Avnet: 0

Opzioni disponibili

• Product Grade: T = -40°C a 125°C (selezionato), M = -55°C a 125°C
• Stile di montaggio: Through Hole (montaggio a foro passante)

Risorse correlate (documenti e guide)
Datasheet, design guide e application notes (single DCM, DCM in parallelo, linee guida per saldatura, regolazione ad alta precisione, gestione termica), guida alla scheda di valutazione e documenti di approvazione di sicurezza sono disponibili per la famiglia DCM2322.

Specifiche tecniche

• Numero parte: DCM2322T50T2660T60
• Tensione di ingresso: 30 V
• Tensione di uscita: 24 V
• Potenza di uscita: 60 W
• Package: 2322 ChiP montaggio a foro passante
• Dimensioni: 24,84 × 22,8 × 7,21 mm (0,978 × 0,898 × 0,284 in)
• Gradi di temperatura operativa: T (-40°C a 125°C), M (-55°C a 125°C)
• Capacità array: fino a 8 unità in parallelo
• Sicurezza: Conformità SELV; documenti di approvazione disponibili
• Tempi di consegna: 40 settimane; MOQ: 25
• Scaglioni di prezzo: 25+ = $123.45; 100+ = $115.79
