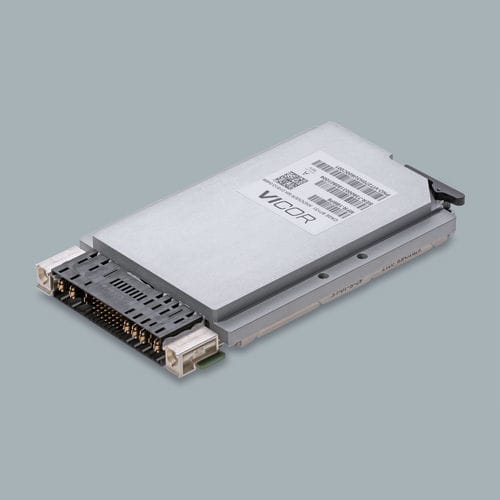

Alimentatore elettrico 3U SOSA™

DC/DCcon protezione contro il surriscaldamentocon protezione contro la sovratensione

Panoramica
L'alimentatore Vicor conforme SOSA™ è un modulo COTS per sistemi 3U Open VPX (VITA62) sviluppato secondo lo standard SOSA. Utilizza la tecnologia proprietaria di conversione di potenza Vicor per offrire alta efficienza e elevata densità di potenza in un formato 3U robusto, raffreddato per conduzione. Fino a quattro unità possono essere messe in parallelo per aumentare la potenza disponibile mantenendo il bilanciamento della corrente a livello di sistema senza pin dedicati. Precisione del bilanciamento della corrente: ±2A.

Capacità principali

• Progettato per sistemi 3U Open VPX conformi SOSA™
• Modulo robusto, raffreddato per conduzione, ottimizzato per densità di potenza
• Operazione in parallelo fino a quattro alimentatori per scalare la potenza di uscita
• Uscite tipiche: +12V principale e +3,3V ausiliaria
• Condivisione di corrente proprietaria wireless (senza pin dedicati)
• Precisione della condivisione della corrente: ±2A

Funzionalità e vantaggi

• Formato scalabile OpenVPX/VITA62 per piattaforme MIL‑COTS
• Protezioni: sovracorrente, sovratensione e sovratemperatura
• Conformità agli standard militari: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Design modulare ad alta affidabilità adatto per applicazioni aerospaziali e di difesa

Varianti prodotto (estratto)
Numero di parte | Ingresso nominale (V) | Potenza (W) | Formato | Rivestimento | Configurazione uscita
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Risorse

• Datasheet per le varianti della famiglia SOSA
• UG-801 – Scheda di valutazione VITA62 3U (manuale utente)
• Modelli 3D STEP e disegni meccanici per le varianti 28V 3U VITA62

Specifiche tecniche

• Serie / famiglia: alimentatore conforme SOSA™ (VITA62 / 3U Open VPX)
• Intervalli di ingresso nominale: 10–45 V e 18–45 V (a seconda della variante)
• Opzioni di potenza: 150 W, 300 W, 450 W, 480 W, 600 W, 800 W
• Uscite: +12V principale e +3,3V ausiliaria (tipico)
• Capacità parallela: fino a quattro unità in parallelo
• Condivisione della corrente: meccanismo wireless proprietario; precisione ±2A
• Raffreddamento: design raffreddato per conduzione
• Protezioni: sovracorrente, sovratensione, surriscaldamento
• Opzioni di rivestimento: Coated; Coated + Au-plated connector
• Interfacce meccaniche: VITA46 No-Key Guide Socket; SOSA standard keying
• Conformità militare: MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Scheda di valutazione: VIT3UDCTEST01 (manuale UG-801)
• Applicazioni tipiche: sistemi di alimentazione VPX MIL‑COTS per aerospaziale e difesa che richiedono elevata densità di potenza e compatibilità SOSA
