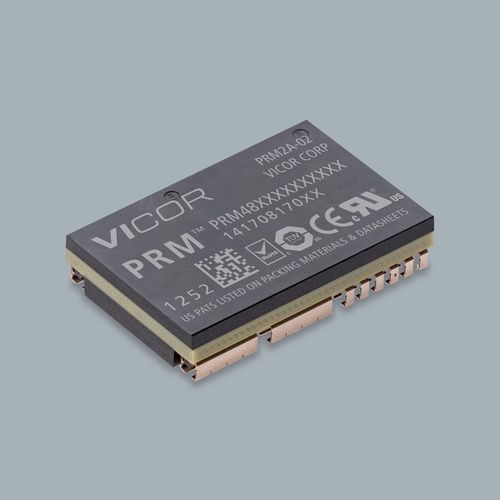

Convertitore DC/DC ad alta densità di potenza

regolatoisolatoSMD

Famiglia di prodotto
Appartenente alla famiglia PRM® Regulator: MPRM28AF360M120A00. Package FULL ChiP con opzioni surface-mount e through-hole per conversione di potenza ad alta densità in applicazioni militari e industriali.

Sommario
Il MPRM28AF360M120A00 è un regolatore PRM® ZVS buck-boost che eroga fino a 200 W in un package FULL ChiP a basso profilo. Supporta montaggio pick & place / SMD, è disponibile in configurazioni full e half-chip per topologie flessibili e soddisfa i requisiti militari di tensione di ingresso e transitori.

Caratteristiche del prodotto

• Topologia ZVS buck-boost
• Elevata efficienza e alta densità di potenza
• Frequenza di commutazione ≈ 1 MHz
• Package FULL ChiP di profilo molto basso
• Compatibile pick & place / SMD; opzione di montaggio J-Lead
• Opzioni package surface-mount o through-hole
• Configurazioni mix-and-match full e half-chip
• Conforme a MIL-STD-1275 e MIL-STD-704

Prezzi (MSRP)
Quantità: 25+ — $193.21
Quantità: 100+ — $181.22

Materiali di riferimento inclusi nella pagina prodotto

• Data Sheet specifico per il prodotto
• Note applicative per VI Chip / famiglia PRM
• White paper su architettura di alimentazione fattorizzata e convertitori a rapporto fisso
• Certificazioni e omologazioni di sicurezza per la famiglia PRM

Imballaggio / meccanica
Package FULL ChiP — 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm

Specifiche tecniche

• Part Number: MPRM28AF360M120A00
• Denominazione: PRM® Regulator
• Tensione ingresso (nominale): 28 V
• Tensione uscita (nominale): 36 V
• Potenza in uscita: 200 W
• Package: FULL ChiP (surface-mount; opzione J-Lead)
• Stile di montaggio: J-Lead (opzione mostrata)
• Grado prodotto / Temperatura: M = -55°C a 125°C
• Quantità minima d'ordine: 25
• Lead time (come indicato): 40 settimane
• Conformità chiave: Conforme a MIL-STD-1275 e MIL-STD-704; varie approvazioni di sicurezza elencate per la famiglia PRM
