Convertitore DC/DC regolato PRM®

per apparecchio di telecomunicazionead uscita semplicedi spessore ridotto

Panoramica

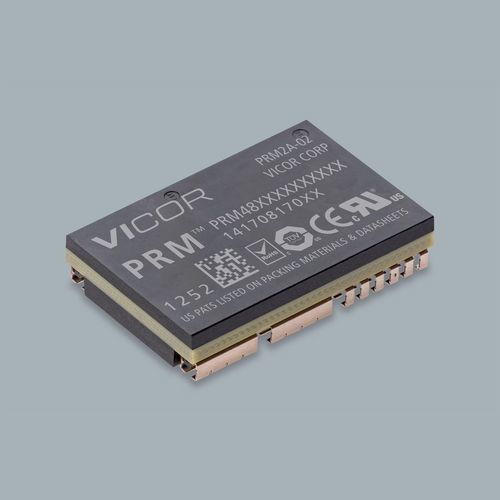

Il regolatore PRM® FULL ChiP (MPRM48NF480M500A00) è un regolatore ZVS buck-boost in un package FULL ChiP a basso profilo. Dimensioni tipiche: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Tensione di ingresso nominale: 48 V. Tensione di uscita nominale: 48 V. Potenza di uscita: 500 W. Progettato per produzione SMD pick & place con opzioni di montaggio superficiale o Through-Hole. Conforme a MIL-STD-1275 e MIL-STD-704.

Caratteristiche del prodotto

• Regolatore ZVS buck-boost
• Alta efficienza
• Alta densità di potenza
• Frequenza di commutazione ≈ 1 MHz
• Profilo molto basso
• Compatibile con pick & place / SMD
• Package per montaggio superficiale o Through-Hole (FULL ChiP)
• Compatibilità tra prodotti full e half-chip
• Conforme a MIL-STD-1275 e MIL-STD-704

Parametri chiave
Numero parte: MPRM48NF480M500A00
Tensione ingresso: 48 V
Tensione uscita: 48 V
Potenza uscita: 500 W
Package: FULL ChiP (tip. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Lead time: 40 settimane
Quantità minima d'ordine: 25

Prezzi (MSRP)
Quantità | MSRP (USD)
25+ | $459.77
100+ | $431.24

Opzioni di montaggio e grado

• Stile di montaggio: J-Lead (selezionato) o Through Hole
• Grado prodotto: M = -55°C a 125°C

Stock distributori (come indicato)

• Digi-Key: 2
• Arrow: 0
• Avnet: 0
• Mouser: 0

Materiali di riferimento

• Data Sheet
• Evaluation Board User Guide
• Application notes (es. AN:005 layout PCB; AN:009 saldatura SMT J-Lead; AN:022 EMI/transienti MIL)
• Approvazioni e certificati di sicurezza (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Disegni meccanici e modelli 3D per FULL ChiP con J-Lead

Note
Prodotto offerto come variante configurabile del regolatore PRM nella famiglia MIL-COTS PRM. Scheda di valutazione referenziata: MPRD48NF480M500A00.

Specifiche tecniche

• Numero parte: MPRM48NF480M500A00
• Denominazione: PRM® Regulator
• Tensione ingresso (nom.): 48 V
• Tensione uscita (nom.): 48 V
• Potenza uscita: 500 W
• Frequenza di commutazione: ≈ 1 MHz
• Topologia: ZVS buck-boost
• Package: FULL ChiP; dimensioni 32.5 x 22.0 x 6.73 mm
• Montaggio: J-Lead (SMD) o Through-Hole
• Compatibile pick & place: sì
• Grado operativo: M = -55°C a 125°C
• Standard: MIL-STD-1275, MIL-STD-704
• Lead time: 40 settimane; MOQ: 25
