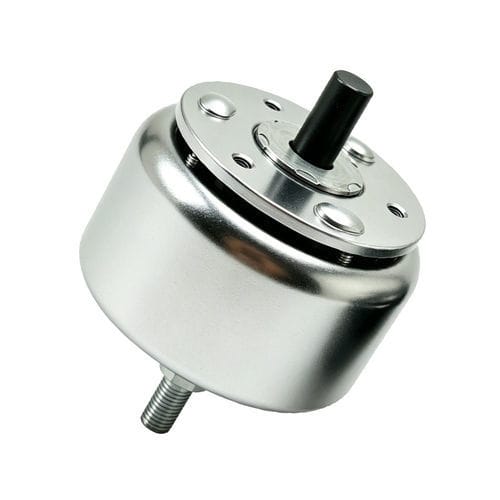

Elettromagnete rotativo WL700

ad alta prestazionecompattoa blocco magnetico

Panoramica del prodotto
Il solenoide rotativo compatto ad alto coppia (WL700) è un attuatore elettromeccanico che converte energia elettrica in movimento angolare controllato. Fornisce angoli di rotazione definiti (tipicamente 25°–95°) con elevata ripetibilità traducendo la forza magnetica assiale in coppia tramite meccanismi interni come cuscinetti a sfere o telai a spirale ad piani inclinati. Usi industriali tipici: azionamento angolare binario per valvole, tavole indicizzatrici, sistemi di bloccaggio e porte di automazione.

Caratteristiche principali

• Alta coppia rispetto all'ingombro, permettendo forza rotazionale elevata in spazi ridotti.
• Angoli di rotazione predefiniti (comuni: 25°, 35°, 45°, 65°, 90°) con precisione e ripetibilità.
• Design interno con cuscinetti o rulli per ridurre attrito e prolungare la vita utile.
• Versioni a ritorno a molla o a blocco disponibili; rotazione bidirezionale su richiesta.
• Basso consumo medio in modalità impulsiva; supporta brevi impulsi ad alto coppia.
• Tempi di risposta rapidi (tipicamente 10–50 ms a seconda del carico).
• Multiple opzioni di tensione (DC 12V / 18V / 24V) e cicli di lavoro selezionabili (da intermittente a continuo).

Scheda tecnica

• Brand: Weilong Technology
• Modello: WL700
• Tensioni nominali: DC 12V, 18V o 24V
• Potenza nominale: 100–150 W
• Corsa di rotazione: 25°–90° (dipende dal modello)
• Coppia di mantenimento: ~0,17–0,72 N·m (dipende dal modello)
• Corsa assiale: 1–3 mm o personalizzabile
• Tempo di risposta: < 30 ms (tipico)
• Vita utile: ~500.000 cicli (tipico; maggiore con versioni a cuscinetti)
• Materiale: carcassa in acciaio al carbonio
• Lunghezza del cavo: 200 mm (standard)
• Montaggio: vite (opzioni flange/perno disponibili)
• Tolleranza dimensionale: ±0,1 mm
• Classe d'isolamento: B
• Temperatura operativa: -10°C a 100°C (opzioni disponibili)
• Ciclo di servizio: 1–100% a seconda del modello e del raffreddamento
• Certificazioni: CE, RoHS, ISO9001
• Impermeabilità: nessuna di serie (opzioni disponibili)
• Garanzia: 1 anno
• MOQ: 1000 pz (standard)
• Capacità di fornitura: esempio 500 pz/settimana
• Tempi di consegna: tipico 30 giorni

Applicazioni

• Automotive: valvole di interruzione carburante, serrature porte, wastegate turbo, valvole trasmissione.
• Automazione industriale: deviatore, tavole indicizzatrici, bloccaggi/sganci, porte di smistamento.
• Dispositivi medicali: azionamento valvole in dialisi, meccanismi di rilascio strumenti.
• Aerospaziale: rilascio payload, controllo flusso aria, interruttori safe‑arm.
• Ufficio e consumer: deviatori percorso carta, meccanismi di distributori automatici, serrature smart.
• Agricoltura e idraulica: piastre dosatrici semine, azionamento valvole.
• Robotica: attuazione pinze, meccanismi compatti di cambio utensile.

Vantaggi

• Alta coppia in volume ridotto rispetto a solenoidi lineari o piccoli motori.
• Controllo semplice (interruttore, relè o driver base) senza encoder per molte applicazioni binarie.
• Azione rapida e struttura robusta con poche parti mobili.
• I modelli a ritorno a molla non richiedono alimentazione di mantenimento; le varianti a bloccaggio mantengono la posizione senza consumo continuo.
• Soluzione economica rispetto a motori o attuatori pneumatici per movimenti limitati ad alto carico.

Svantaggi

• Angolo di corsa fisso; non adatto a rotazioni continue o regolazioni oltre la corsa nominale.
• Funzionamento binario (due stati) — non idoneo per applicazioni che richiedono posizionamento continuo esteso.
• Rischio di surriscaldamento in uso continuo inappropriato; si raccomanda funzionamento a impulsi per picchi di coppia.
• Possibile scatto udibile in alcune modalità operative.
• Profilo di coppia che può diminuire verso la fine della corsa.

Risoluzione problemi — punti chiave

• Non ruota: verificare tensione di alimentazione, continuità della bobina, cablaggio e segnali del controllo.
• Coppia insufficiente: controllare stabilità della tensione, ciclo di servizio, raffreddamento e che il carico non superi la coppia nominale.
• Rumore eccessivo: ispezionare il montaggio e l'allineamento; considerare DC per ridurre vibrazioni da AC.
• Surriscaldamento: rispettare i limiti di ciclo, ridurre il tempo ON, migliorare il raffreddamento o scegliere modello continuo.
• Attivazione lenta: verificare alimentazione, stato bobina, lubrificazione e molla di ritorno.
• Blocco/malfunzionamento meccanico: ispezionare ostruzioni, disallineamento dell'albero o contaminazione.
• Bobinatura bruciata/cortocircuito: verificare sovratensioni, isolamento; usare soppressione (diodo/varistore) sulle bobine DC.

Specifiche tecniche

• Brand: Weilong Technology
• Modello: WL700
• Tensioni nominali: DC 12V / 18V / 24V
• Potenza nominale: 100–150 W
• Angoli disponibili: 25°, 35°, 45°, 65°, 90° (angoli personalizzati possibili)
• Coppia di mantenimento: ~0,17–0,72 N·m (a seconda del modello)
• Corsa assiale: 1–3 mm (personalizzabile)
• Tempo di risposta: < 30 ms (tipico)
• Durata: ~500.000 cicli (tipico)
• Materiale: carcassa in acciaio al carbonio
• Cavo: 200 mm (standard)
• Montaggio: vite
• Tolleranza: ±0,1 mm
• Classe isolamento: B
• Temperatura operativa: -10°C a 100°C
• Ciclo di servizio: 1–100% a seconda del modello
• Certificazioni: CE, RoHS, ISO9001
