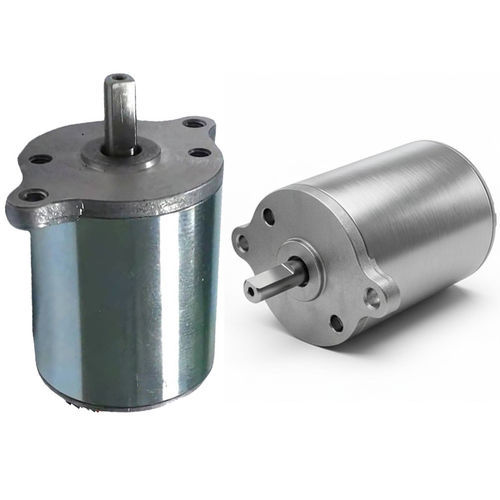

Elettromagnete di fermo WL0432

rotativodi bloccoper cernita

Panoramica del prodotto
Il solenoide rotante WL0432 Weilong è un attuatore elettromeccanico che converte l'ingresso elettrico in uno spostamento angolare preciso (preimpostato fino a 90°). Produce movimento rotatorio controllato tramite il campo magnetico della bobina e un meccanismo di ritorno (molla o inversione di polarità) per un posizionamento affidabile nelle applicazioni industriali.

Caratteristiche principali

• Uscita angolare compatta con risposta rapida, adatta ad automazione e dispositivi di blocco.
• Coppia stabile e alta ripetibilità per indicizzazione e posizionamento di precisione.
• Opzioni di tensione multiple (DC 12V / 18V / 24V) e varianti di potenza/coppia.
• Configurazioni standard con molla di ritorno automatica e opzioni di albero/montaggio configurabili.
• Costruzione semplice e manutentabile che garantisce lunga durata e bassa manutenzione.

Struttura e funzionamento
Il WL0432 include bobina, statore, rotore (armatura), albero e molla di ritorno. Alimentando la bobina si genera un campo magnetico che fa ruotare il rotore fino all'angolo preimpostato (comunemente 25°, 45°, 60° o 90°). Sono disponibili varianti AC o DC e diverse opzioni di montaggio/albero in base ai requisiti applicativi.

Applicazioni
Adatto per automazione industriale (smistamento, indicizzazione, posizionamento di pezzi), dispositivi di blocco e sicurezza, attuatori HVAC, apparecchiature per ufficio (stampanti/fotocopiatrici), sottosistemi automotive, porte elettroniche e alcuni dispositivi medici che richiedono un movimento angolare compatto e ripetibile.

Vantaggi e svantaggi

• Vantaggi: movimento angolare preciso e ripetibile senza cinematismi complessi, ingombro ridotto, attuazione rapida e bassa manutenzione.
• Svantaggi: limitato ad angoli predefiniti (di norma fino a 90°), coppia limitata per carichi molto elevati, possibile riscaldamento in uso continuo e può richiedere molle di ritorno o elettronica di pilotaggio.

Risoluzione problemi (punti principali)

• Non ruota: verificare alimentazione, tensione nominale, resistenza della bobina e connessioni.
• Rotazione debole/incompleta: controllare tensione/corrente, ridurre il carico meccanico e ispezionare per contaminazione o usura.
• Risposta lenta: confermare stabilità dell'alimentazione, ciclo di lavoro, raffreddamento e corretta elettronica di pilotaggio.
• Surriscaldamento: verificare conformità del ciclo di lavoro, tensione corretta e dissipazione del calore.
• Non ritorna a neutro: ispezionare/sostituire la molla di ritorno, rimuovere ostruzioni e verificare l'allineamento.
• Rumore/vibrazioni: controllare fissaggi, allineamento albero e usura interna.

Scheda tecnica (dati principali)
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

Specifiche tecniche

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
