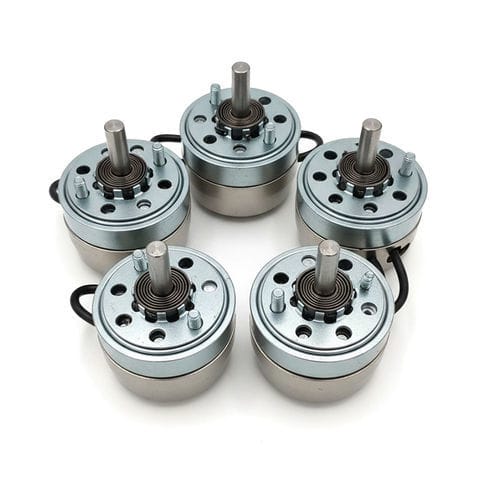

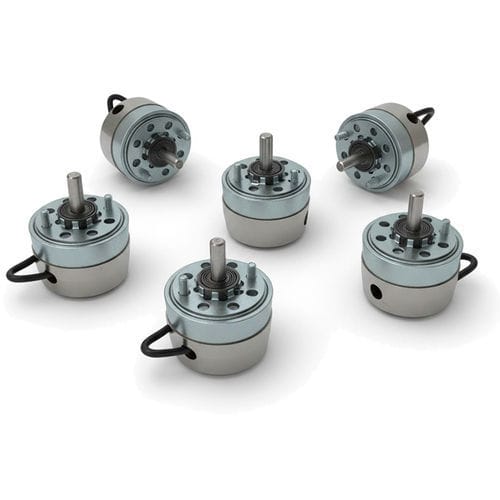

Elettromagnete rotativo WL 0623

compattocon molla di ritornoelettromagnetico

Panoramica
L'attuatore a solenoide rotante WL0623 è un solenoide rotativo compatto che trasforma l'energia elettrica in movimento angolare preciso sfruttando la forza elettromagnetica. La corrente che attraversa la bobina genera un campo magnetico che produce coppia sull'armatura e sull'albero rotante. L'uso della forza magnetica riduce l'attrito delle parti mobili, estendendo la durata operativa e diminuendo la manutenzione nei sistemi automatizzati.

Funzionamento e controllo
È possibile regolare intensità e frequenza della corrente per controllare la velocità di rotazione: aumentando la corrente aumenta il campo magnetico e la velocità; diminuendola si ottiene una rotazione più lenta e controllata. Alcuni dispositivi avanzati possono integrare feedback angolare per migliorare la precisione del posizionamento.

Caratteristiche principali

• Trasformazione dell'energia elettrica in movimento angolare con angoli fissi (es. 25°, 45°).
• Risposta rapida con elevata ripetibilità e posizionamento affidabile.
• Configurabile in termini di tensione, angolo di corsa e duty cycle; può funzionare in modalità bidirezionale o a ritorno a molla.
• Dimensioni compatte e struttura robusta ideale per integrazione in spazi ridotti.
• Ridotta manutenzione grazie alla semplicità costruttiva e al basso numero di componenti soggetti ad attrito.
• Adatto per automazione, sistemi di bloccaggio, controllo valvole e applicazioni di precisione.

Vantaggi operativi

• Controllo preciso dell'angolo e della velocità di rotazione.
• Elevata affidabilità e lunga vita utile in condizioni operative adeguate.
• Risposta dinamica nell'ordine dei millisecondi (utile nelle linee di produzione ad alta velocità).
• Possibilità di migliorare l'affidabilità con protezioni della bobina, materiali resistenti alla corrosione, guarnizioni antipolvere e protezioni termiche.

Applicazioni tipiche

• Macchine di smistamento e confezionamento per il posizionamento e la deviazione di prodotti.
• Azionamento di valvole a quarto di giro (es. controllo a sfera).
• Sistemi di bloccaggio e serrature elettroniche.
• Apparecchiature mediche e di laboratorio per il controllo di campioni e meccanismi di rilascio.
• Sistemi robotici e meccatronici che richiedono movimenti angolari rapidi e ripetibili.

Manutenzione e consigli operativi

• Ispezione periodica della bobina (verifica di cortocircuiti o interruzioni) e controllo dei collegamenti meccanici tra indotto e albero.
• Pulizia regolare per evitare accumuli di polvere o contaminanti che possano interferire con la rotazione.
• Lubrificazione e rimozione di corpi estranei in caso di rotazione non fluida.
• Attenzione al duty cycle e alla temperatura di esercizio per evitare surriscaldamenti: utilizzare PWM con cautela (riduce coppia e può generare calore).

Caratteristiche / specificazioni tecniche

• Brand: Tecnologia Weilong
• Denominazione modello: WL0623
• Tensione nominale: 12 V, 18 V o 24 V CC (tipico 12 V CC o 24 V CC)
• Consumo/ Potenza nominale: ~15–70 W (tabella: 20–50 W)
• Modalità di lavoro: Rotazione
• Coppia di tenuta / Forza di tenuta: circa 0.1–0.4 N·m (scheda tipica: 0.15–0.4 N·m ≈ 20–55 oz-in)
• Angolo di rotazione: 25° o 45° (configurabile)
• Tempo di risposta tipico: 15–30 ms
• Duty / Duty cycle: tipico intermittente 10% o 25%; progettazione possibile 1–100% a seconda della versione
• Servizio vita / Durata prevista: cicli indicativi 500.000 volte (tabella) ; durata prevista tipica 1–5 milioni di cicli (varia in base all'uso)
• Certificazioni: CE, ROHS, ISO9001
• Materiale involucro: Acciaio al carbonio
• Lunghezza cavo: 200 mm
• Stile di installazione: Vite
• Tolleranza dimensionale: +/- 0.1 mm
• Grado di protezione (impermeabilità): Non impermeabile (N/A)
• Classe di isolamento: B
• Test Hi-Pot: CA 600 V 50/60 Hz per 2 secondi
• Forza di tenuta non eccitabile: 0
• Temperatura di esercizio: indicata in tabella -10 °C a +100 °C; specifiche tipiche spesso indicate -10 °C a +50 °C
• Tipo di albero: a forma di D o piatto, diametro 4–6 mm
• Peso indicativo: 150–300 g
• Termini commerciali e produzione (informazioni produttive presenti nella scheda): MOQ 1000 PCS; capacità di fornitura indicata 5000 pezzi/settimana; tempo di consegna indicativo 30 giorni; termini di pagamento indicativi TT o LC a vista; porto di carico indicato Shenzhen
• Garanzia indicativa: 1 anno
