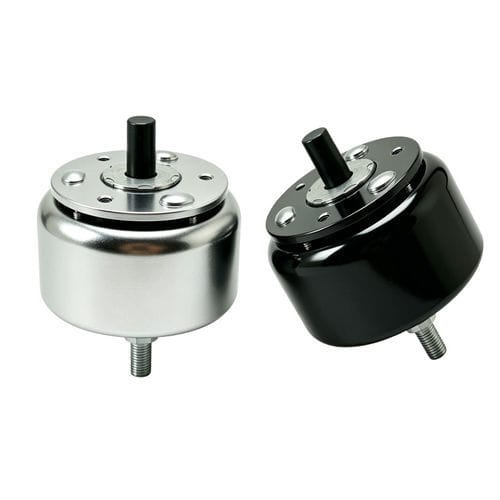

Attuatore elettrico WL590

elettromeccanicorotativocon ritorno a molla

Descrizione del prodotto
Il WL590 è un attuatore a solenoide rotativo compatto che converte l'energia elettrica in uno spostamento angolare controllato (angoli tipici: 25°–90°). Il campo magnetico generato dall'avvolgimento interagisce con il rotore per produrre coppia e rotazione ripetibile. Le unità possono essere configurate con molla di ritorno (monodirezionale) o in versione bidirezionale (bistabile/lock) per applicazioni che richiedono posizioni di fine corsa definite e gioco minimo.

Caratteristiche principali del motore solenoide rotativo

• Ingombro compatto con coppia di tenuta definita.
• Risposta elettrica rapida e commutazione veloce.
• Spostamento angolare ripetibile con gioco minimo.
• Progetto meccanico semplice per ridurre l'usura e facilitare l'integrazione.
• Disponibile in versione a ritorno molla (monodirezionale) o a blocco (bidirezionale).
• Ottimizzabile in base al ciclo di lavoro per minimizzare consumi e manutenzione.
• Opzioni per alte temperature di esercizio e configurazioni di funzionamento continuo per ambienti industriali.

Panoramica del prodotto
Il WL590 combina un alloggiamento robusto, una bobina elettromagnetica e un meccanismo rotore per erogare coppia costante e controllo angolare preciso in un ingombro ridotto. Sono disponibili più dimensioni, valori di coppia, opzioni di montaggio e configurazioni dell'albero per agevolare l'integrazione meccanica in automazione, robotica e sistemi di controllo dove spazio e tempi di risposta sono critici.

Applicazioni
Applicazioni tipiche includono:

• Attuazione di valvole e sistemi di controllo valvole.
• Robotica: piccoli sistemi di presa e azionamenti di giunti.
• Macchine per l'imballaggio: smistamento, sigillatura ed etichettatura.
• Linee di assemblaggio automatiche e meccanismi di posizionamento.
• Apparecchiature di precisione come macchine da stampa, macchinari tessili e alcuni dispositivi medici.

Scheda tecnica (estratto)
Brand: Weilong Technology
Model Number: WL590
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 80–100 W
Work Model: Rotation
Holding Force (N·m): 0.05 — 0.08 N·m
Rotating Angle: From 25, 45, 60 or 90 degrees
Working Duty: 10% — 100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 300 mm
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1 - 100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Specifiche tecniche

• Modello: WL590
• Tensioni supportate: DC 12V o 24V
• Intervallo di potenza: 80–100 W
• Angoli di rotazione disponibili: 25°, 45°, 60°, 90°
• Coppia di tenuta: circa 0,05–0,08 N·m
• Ciclo di lavoro: intermittente a continuo (10%–100%) a seconda della configurazione
• Durata: circa 500.000 cicli (tipico)
• Materiale/volta: acciaio al carbonio
• Lunghezza del cavo: 300 mm
• Classe di isolamento: B; test Hi-Pot AC 600V 50/60Hz per 2s
• Intervallo di temperatura operativa: -10°C a 100°C
• Tempi di consegna tipici: 30 giorni; MOQ: 1000 pz; capacità di produzione: ~5000 pz/settimana
