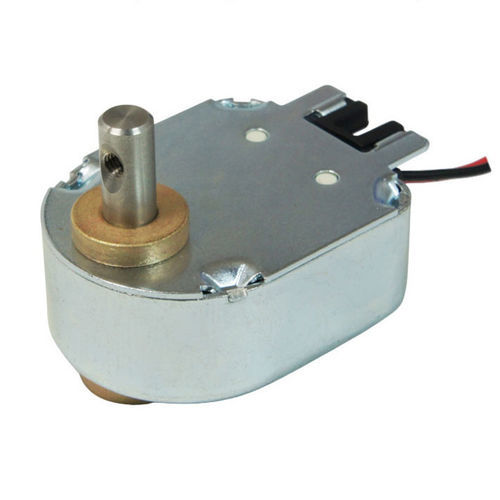

Elettromagnete di fermo WL0616

rotativoa magnete permanentein miniatura

Panoramica
Il solenoide rotativo bistabile è un attuatore elettromagnetico che ruota tra due posizioni stabili. Richiede energia solo per cambiare stato; una volta commutato il rotore rimane bloccato senza corrente continua, garantendo basso consumo e minore riscaldamento — adatto a sistemi alimentati a batteria e applicazioni sensibili al consumo energetico.

Principio di funzionamento
La bobina riceve un impulso o un impulso con inversione di polarità per spostare il rotore/armatura interna fino a un angolo preimpostato (opzioni comuni: 20°, 25°, 30°, 45°, 60°, 90°). Un magnete permanente o un meccanismo di bloccaggio mantiene il rotore dopo l'impulso. I tempi di commutazione tipici variano da 10 a 50 ms, con varianti ad alte prestazioni inferiori a 10 ms.

Principali caratteristiche e vantaggi

• Basso consumo energetico: è necessario solo un impulso breve per commutare; nessuna corrente continua per mantenere la posizione.
• Minore accumulo termico rispetto agli attuatori rotativi a corrente continua.
• Alta affidabilità e lunga durata operativa (vita meccanica/elettrica tipica ≥1 000 000 cicli).
• Risposta rapida adatta ad applicazioni di commutazione ad alta velocità.
• Dimensioni compatte e struttura elettromagnetica semplice con poche parti in movimento.
• Funzionamento silenzioso e forza di tenuta stabile in posizione bloccata.

Applicazioni comuni

• Contatori di banconote e macchine separatrici di valuta (sportelli desviatori, alette).
• Distributori automatici e dispenser (meccanismi di rilascio/blocco).
• Serrature intelligenti e sistemi di chiusura di sicurezza.
• Automazione industriale: meccanismi di commutazione, dispositivi di posizionamento, effettori finali per robot.
• Dispositivi medicali: selettori di campioni, attuatori di valvole, elementi di commutazione ottica.
• Macchine per biglietti, apparecchi da gioco, moduli fotocamera e apparecchiature di commutazione di precisione.

Vantaggi

• Risparmio energetico grazie al funzionamento a impulsi e al bloccaggio magnetico/meccanico.
• Memoria di posizione: mantiene l'ultimo stato senza alimentazione.
• Bassa dissipazione termica grazie alla breve eccitazione della bobina.
• Elevata velocità di commutazione e ingombro ridotto.
• Adatto a sistemi alimentati a batteria e dispositivi embedded.

Limitazioni / Svantaggi

• Gamma di rotazione limitata rispetto ai motori rotativi continui (solo angoli fissi).
• La coppia continua è inferiore rispetto a motori o attuatori con ingranaggi; non adatto per rotazioni continue ad alta coppia.
• Normalmente solo due posizioni preimpostate; non adatto al controllo continuo multi-posizione senza meccanismi aggiuntivi.
• Richiede un circuito di pilotaggio a impulsi in grado di fornire la forma d'impulso e l'inversione di polarità corrette.
• Usura meccanica possibile su molle o battute con vite molto lunghe; le prestazioni dipendono dalla stabilità della tensione e dalle condizioni operative.

Riepilogo scheda tecnica e note d'uso
Per il WL0616 i parametri chiave di selezione sono angolo di rotazione, coppia di uscita, tensione della bobina e capacità di pilotaggio a impulsi. Considerare tempi di risposta, ciclo di lavoro e vincoli di montaggio durante l'integrazione in contatori, dispenser, serrature o strumenti medicali.

Specifiche tecniche

• Modello: WL0616
• Dimensioni prodotto (tipiche): 39 × 32 × 16 mm
• Angolo di rotazione (esempio): 20° (opzioni: 20°, 25°, 30°, 45°, 60°, 90°)
• Coppia di avviamento: ≥2 N·cm
• Tensione nominale bobina (esempio): 24 V DC
• Potenza (impulso, esempio): 28,8 W
• Corrente (a 24 V esempio): 1,2 A
• Resistenza bobina (esempio): 20 Ω
• Durata operativa (meccanica/elettrica): ≥1 000 000 cicli (tipico)
• Ciclo di lavoro tipico (esempio): 0,03 s ON, 0,12 s OFF
• Tempo di commutazione tipico: 10–50 ms (varianti ad alte prestazioni <10 ms)
• Intervalli di coppia indicativi: piccole alette 0,05–0,2 Nm, medie 0,2–0,5 Nm, deviatori più pesanti fino a ~0,5–1,0 Nm
• Metodo di pilotaggio: pilotaggio a impulsi con inversione di polarità o forma di impulso specificata; richiede elettronica di controllo adeguata
• Parametri chiave di selezione: angolo di rotazione, coppia di uscita, tempo di risposta, tensione bobina, ciclo di servizio, dimensioni di montaggio e condizioni ambientali
