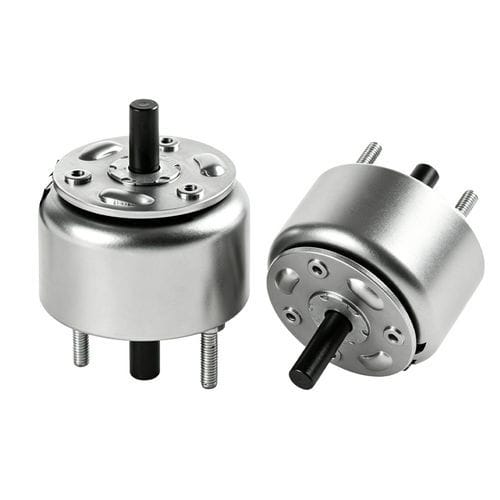

Elettromagnete rotativo WL340

ad alta prestazionesenza manutenzionecompatto

Panoramica del prodotto
Il solenoide rotativo WL340 trasforma la forza magnetica assiale in uno spostamento angolare limitato e ad alta velocità. Gli angoli disponibili variano solitamente da 25° a 95°, con opzioni comuni a 25°, 30°, 45°, 60° e 70°. Il meccanismo impiega una parte polare sagomata e piste inclinate (cuscinetti a sfere o scanalatura elicoidale) in modo che l'attrazione assiale generi la rotazione; un ritorno interno (di norma una molla) riporta la posizione iniziale quando l'alimentazione viene rimossa.

Principali caratteristiche

• Movimento rotativo ad angolo limitato (opzioni tipiche: 25°, 30°, 45°, 60°, 70°, 90°).
• Alta densità di coppia rispetto alle dimensioni; la coppia dipende dal modello e dalla tensione di alimentazione.
• Disponibile in configurazioni unidirezionali o bidirezionali.
• Tempi di risposta molto rapidi (tipici 5–50 ms).
• Compatibile con alimentazione DC e alcune tensioni AC (esempi: 6V, 12V, 18V, 24V, fino a 110V se specificato).
• Basso assorbimento in mantenimento o opzioni di bloccaggio meccanico/magnetico per ridurre il consumo energetico.
• Cicli di lavoro da intermittente a quasi continuo a seconda del modello.
• Opzioni e protezioni: involucri IP40–IP67, montaggio flangiato, angoli di rotazione personalizzati, bobine per temperature estese.

Funzionamento
Quando la bobina è alimentata, una forza magnetica assiale attrae il rotore verso lo statore. Le piste inclinate o la geometria dei cuscinetti convertono lo spostamento assiale in una rotazione controllata fino allo stop progettato. Alla disalimentazione un meccanismo di ritorno interno (di solito una molla) riporta il rotore. La direzione di rotazione e l'angolo finale sono determinati dall'inclinazione delle piste e dal progetto meccanico.

Applicazioni
I solenoidi rotativi si utilizzano quando sono richieste rotazioni limitate, rapide e ripetibili: otturatori per fotocamere e proiettori, ruote portafiltri ottici, deviatori e sportelli su nastri trasportatori, meccanismi di erogazione e vending, dispositivi di bloccaggio, bocchette HVAC, valvole e meccanismi in dispositivi medicali, chiusure e tappini carburante per auto, effettori finali e cambi utensile per robotica, e altre applicazioni di automazione industriale. Le varianti IP67 sono adatte ad ambienti umidi e a lavaggi.

Vantaggi

• Commutazione molto rapida per applicazioni ad alto ciclo.
• Ingombro ridotto per installazioni in spazi limitati.
• Attuazione ad angolo fisso affidabile e ripetibile.
• Alta coppia rispetto alle dimensioni per piccoli spostamenti angolari.
• Bassa manutenzione se usato entro le specifiche.

Svantaggi

• Escursione angolare limitata — non adatto a rotazione continua.
• Possibile accumulo di calore in uso continuo salvo varianti con bloccaggio.
• Controllo di posizione/velocità meno preciso rispetto a stepper o servomotori.
• Usura meccanica (cuscinetti, molle) se usato oltre le specifiche.

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL340
• Tensione nominale (V): DC 12V, 18V o 24V
• Potenza nominale (W): 20–90 W
• Modalità di lavoro: Rotazione
• Coppia (Nm): 0.01 — 0.04 N.m (valore da scheda tecnica)
• Angolo di rotazione: disponibile 25°, 45°, 60° o 70° (dipende dal modello)
• Ciclo di lavoro (scheda): 10%—100% (dipende dal modello; rispettare la classificazione specifica)
• Durata (scheda): 500.000 cicli (consultare la scheda per la variante esatta)
• Certificazioni: CE, RoHS, ISO9001
• Materiale: Scocca in acciaio al carbonio
• Lunghezza dei cavi: 200 mm
• Stile di installazione: fissaggio a vite
• Tolleranza dimensionale: +/- 0.1 mm
• Impermeabilità (scheda): Nessuna (varianti IP67 disponibili su richiesta)
• Classe di isolamento: B
• Test Hi-Pot: AC 600V 50/60Hz 2s
• Forza di tenuta senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di servizio (dettagliato): 1–100% (confermare per la configurazione scelta)
• Termini di pagamento: TT o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 1000 PCS
• Capacità di fornitura: 5000 pcs a settimana
• Tempo di consegna (tipico): 30 giorni
• Porto di imbarco: Shenzhen
