Elettrovalvola a comando diretto WL0835

ariaa combustibileper acqua

Panoramica
Una valvola solenoide rotativa è un attuatore elettromagnetico compatto che converte energia elettrica in movimento rotativo controllato per aprire, chiudere o indicizzare un percorso di fluido o gas. I componenti principali includono bobina, armatura, albero, molla e corpo valvola. Le valvole solenoide rotative sono progettate per posizionamento angolare preciso, risposta rapida e funzionamento ripetitivo affidabile in spazi ristretti.

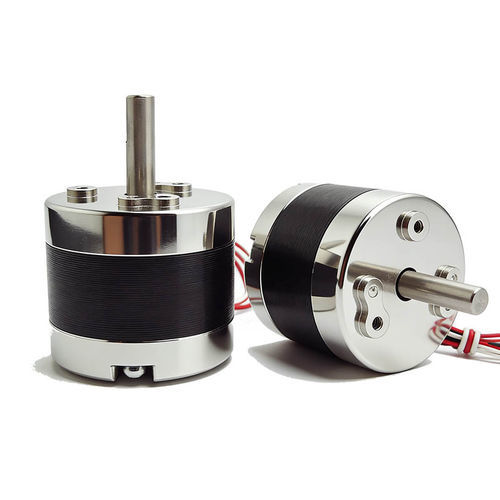

Descrizione WL0835
Il WL0835 è una valvola solenoide rotativa di tipo bistabile (a scatto) progettata per automazione di precisione. Fornisce uno spostamento angolare definito per azionare valvole o sistemi di indicizzazione meccanica con ingombro ridotto e integrazione meccanica semplice. È adatto a applicazioni che richiedono risposta rapida, ripetibilità e lunga durata.

Caratteristiche principali

• Converte l'energia elettrica in movimento rotatorio preciso per azionamento valvole o indicizzatori.
• Tempo di risposta rapido e alta ripetibilità per operazioni cicliche.
• Dimensioni compatte per montaggi in spazi limitati.
• Progettato per lunga durata e bassa manutenzione.

Applicazioni

• Automazione industriale e linee di produzione per il controllo di aria, gas o liquidi.
• Sistemi automobilistici (instradamento fluidi, controllo emissioni, distribuzione carburante).
• Apparecchiature mediche e di laboratorio per la gestione dei fluidi e dispositivi diagnostici.
• Sistemi di irrigazione e gestione delle acque.
• Distributori/bevande, processi chimici e sistemi di controllo pneumatico.

Vantaggi e svantaggi
Vantaggi

• Elevata precisione di posizionamento angolare rispetto ai solenoidi lineari.
• Risposta elettromeccanica molto rapida.
• Progettazione durevole in grado di raggiungere milioni di cicli con adeguata gestione termica.

Svantaggi

• Angolo di rotazione totale limitato (angoli discreti tipici 15°–90° a seconda del progetto).
• Può generare calore in funzionamento continuo.
• Coppia inferiore rispetto a molti attuatori a motore; non adatto a carichi pesanti ad alta coppia.

Come scegliere una valvola solenoide rotativa (sintesi)

• Definire i requisiti dell'applicazione: tipo di fluido (aria, liquido, gas), normalmente chiuso vs normalmente aperto, ciclo di lavoro e condizioni ambientali.
• Determinare l'angolo di rotazione richiesto (opzioni comuni: 15°, 30°, 45°, 60°, 90° o angoli personalizzati).
• Calcolare la coppia richiesta includendo attriti, resistenze del carico e forze delle molle; prevedere un margine di sicurezza (tipicamente 30–50%).
• Selezionare tensione e potenza: opzioni comuni DC 5V/12V/24V o AC 110V/220V; considerare consumo e generazione di calore.
• Scegliere tra monostabile (ritorno a molla) e bistabile/scatto in base ai vincoli energetici e all'applicazione.
• Verificare i requisiti di tempo di risposta: le applicazioni ad alta velocità possono richiedere 10–50 ms; molti usi industriali accettano 50–200 ms.
• Considerare l'ambiente: intervallo di temperatura, umidità, grado IP, resistenza alle vibrazioni e protezione dalla corrosione.
• Verificare la durata e il ciclo di servizio per l'uso previsto (intermittente vs continuo industriale).
• Confermare l'integrazione meccanica: fori di montaggio, diametro dell'albero, dimensioni e peso.
• Prevedere opzioni di personalizzazione: albero su misura, angolo di rotazione, involucri sigillati, tipi di connettore, tensioni di bobina personalizzate.

FAQ (selezionate)

• Angoli tipici di rotazione: 30°, 45°, 60°, 90°; angoli personalizzati disponibili su richiesta.
• Durata tipica: i solenoidi rotativi di qualità possono superare un milione di cicli; la vita effettiva dipende dalle condizioni operative e dalla gestione termica.
• Chi usa le valvole solenoide rotative: automazione industriale, automotive, attrezzature mediche/laboratorio, irrigazione, alimentare e bevande, sistemi pneumatici.
• Personalizzazione: molti produttori offrono angoli, tensioni, coppie, fissaggi e involucri sigillati personalizzati.

Scheda tecnica (rappresentazione)
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

caratteristiche / specifiche tecniche

• Brand: Weilong Technology
• Model: WL0835
• Opzioni di tensione nominale: DC 12V, 16V o 24V
• Potenza nominale: 38,5–45 W
• Tipo di funzionamento: Rotazione (bistable / tipo rotazione)
• Forza di mantenimento: ~150 GF a 200 GF
• Corsa / rotazione: 2 mm o personalizzabile
• Tempo di reset: ~1 s
• Durata: ~1.000.000 cicli
• Certificazioni: CE, ROHS, ISO9001
• Materiale corpo: ferro di sicurezza
• Lunghezza cavo: 200 mm
• Montaggio: vite
• Tolleranza dimensionale: +/- 0,1 mm
• Impermeabilità: nessuna (standard)
• Classe di isolamento: B
• Test Hi-Pot: AC 600V 50/60Hz 2s
• Forza di mantenimento senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di servizio: 1–100%
• MOQ: 1000 pcs; tempo tipico: 30 giorni; capacità di fornitura: 5000 pcs/settimana
