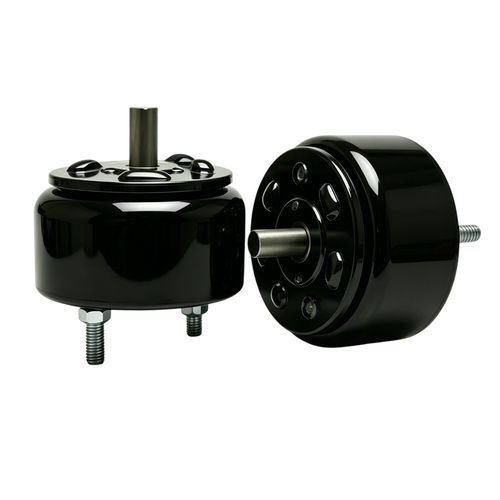

Elettromagnete rotativo WL490

per cernitaad alta prestazionesenza manutenzione

Panoramica del prodotto
Il solenoide rotativo DC WL490 è un attuatore elettromagnetico progettato per convertire alimentazione DC in un movimento rotativo di piccolo angolo controllato. Fornisce indicizzazione angolare definita (angoli tipici: 25°, 30°, 45°, 60°, 90°, alcune versioni fino a 95°) e include bobina, rotore (armatura) e meccanismo di ritorno (molla o gravità). Alla applicazione della tensione DC il rotore ruota fino alla posizione indicizzata; alla rimozione della tensione il ritorno ripristina la posizione iniziale.

Principali caratteristiche

• Risposta rapida e commutazione ad alta velocità.
• Design compatto con buon rapporto coppia-volume.
• Posizionamento angolare preciso e ripetibile per angoli predefiniti.
• Compatibile con tensioni DC comuni (12V, 18V, 24V e altre opzioni).
• Opzioni di duty da intermittente a continuo a seconda del modello.

Come funziona
La corrente nella bobina genera un campo magnetico che interagisce con la geometria del rotore (fessure, gole elicoidali o armatura sagomata) per produrre il movimento rotativo. Una molla o la gravità (o altro ritorno meccanico) riposiziona il rotore quando l'alimentazione viene rimossa. Alcuni design utilizzano profili dell'armatura per ottenere un'indicizzazione angolare molto precisa.

Applicazioni
I solenoidi rotativi WL490 sono adatti dove è richiesto un indicizzazione rotativa compatta e precisa o una commutazione angolare rapida: macchine di smistamento e confezionamento, attuatori robotici, serrature intelligenti e controllo accessi, attuatori per ventilazione o controllo fluidi automotive, regolatori HVAC, strumenti diagnostici e medicali, dispositivi ottici e per fotocamere, e automazione industriale generale.

Vantaggi e svantaggi

• Vantaggi: risposta rapida, ingombro ridotto, ripetibilità angolare precisa, buon rapporto coppia/dimensioni, bassa manutenzione, opzioni per smorzamento e riduzione del rumore.
• Svantaggi: angoli di rotazione fissi/predefiniti (assenza di rotazione continua illimitata), maggior consumo energetico e problematiche termiche sotto carichi elevati o uso continuo se non progettato per duty continuo, necessità di adattamenti per funzionamento intensivo prolungato.

Note pratiche importanti

• I tempi di commutazione possono essere molto rapidi (sotto 5 ms possibili a seconda di dimensione e carico).
• Coppia di partenza e coppia finale possono differire notevolmente — scegliere il modello in base al profilo di coppia dell'applicazione.
• Opzioni meccaniche standard: configurazioni dell'albero, scelte di molla di ritorno, filettature metriche o SAE, coperture antipolvere e fori filettati nella piastra armatura.
• Opzioni di smorzamento viscoso e riduzione del rumore disponibili per un funzionamento più morbido e fine corsa attenuate.

Dati tecnici (sintesi)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (altre opzioni disponibili)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (alcuni tipi fino a 95°)
Working Duty: 10%—100% (dipende dal modello)
Service Life: 500,000 cycles (opzioni lunga vita disponibili; alcuni >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (dipende dal modello)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (quantità di produzione variabili)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
