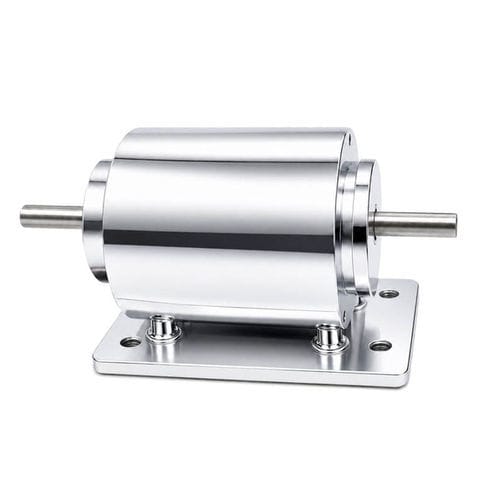

Elettromagnete rotativo WL3635

senza manutenzionecompatto24 V

Panoramica del prodotto
Il solenoide rotativo elettrico converte l'energia elettrica in movimento meccanico rotativo controllato. È costituito da una bobina in rame, armatura magnetica, albero di uscita, molla di ritorno e involucro. Progettato per rotazioni corte e ripetibili, il WL3635 garantisce risposta rapida, integrazione compatta e bassa manutenzione per automazione industriale e applicazioni OEM.

Caratteristiche principali

• Ingombro ridotto per installazione salvaspazio
• Risposta rapida e rotazione corta ripetibile e precisa (standard 25°)
• Più opzioni di tensione e coppia per integrazione flessibile
• Struttura semplice, bassa manutenzione e alta ripetibilità
• Varianti e personalizzazioni OEM per duty cycle e fissaggio

Applicazioni

• Automazione industriale: smistamento, confezionamento, azionamento valvole, end-effector robot
• Automotive: serrature porte, unità di controllo carburante, regolazione fari e HVAC
• Sistemi di sicurezza: serrature smart e access control
• Apparecchiature mediche e di laboratorio che richiedono attuazione rotativa precisa
• Distributori automatici, pompe dosatrici e dispositivi compatti di posizionamento

Scheda tecnica (estratto)
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Funzionamento
Quando la corrente attraversa la bobina si genera un campo magnetico che spinge l'armatura interna a ruotare l'albero di uscita dell'angolo prefissato. Alla rimozione dell'alimentazione la molla di ritorno riporta armatura e albero alla posizione iniziale. Il funzionamento tipico fornisce una rotazione rapida ad angolo breve con elevata ripetibilità in condizioni di duty appropriate.

Caratteristiche / specifiche tecniche

• Marca: Weilong Technology
• Modello: WL3635
• Tensioni disponibili: DC 12V, 18V, 24V
• Potenza nominale: 15–25 W
• Tipo di rotazione: rotazione ad angolo breve (standard 25°)
• Coppia: circa 0,01–0,02 N·m
• Vita utile: ~500.000 cicli (dipende dall'applicazione)
• Involucro: acciaio al carbonio
• Lunghezza conduttore: 200 mm
• Classe isolamento: B; Hi-Pot: AC 600V 50/60Hz 2s
• Temperatura di esercizio: -10°C a 80°C
• Opzioni di duty: varianti intermittenti e continue (verificare la progettazione della bobina per uso continuo)
• Esempio di duty cycle tipico: 25%
• Certificazioni: CE, RoHS, ISO9001
• MOQ / Fornitura: MOQ 1000 pcs / fino a 5000 pcs a settimana
• Consegna tipica: 30 giorni; porto di imbarco: Shenzhen
