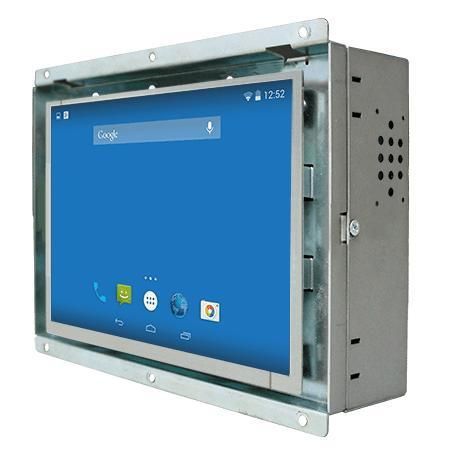

Panel PC con touch screen resistivo R05FA3S-OFD1

TFT LCD5,7"i.MX6 Cortex A9

Panoramica
Winmate R05FA3S-OFD1 è un Panel PC open-frame da 5,7 pollici basato su NXP i.MX6 (Dual Core 1,0 GHz; Quad Core opzionale). Progettato per controllo macchine, automazione industriale e HMI operatore, offre funzionamento senza ventola, eMMC integrata e opzioni di montaggio per integrazione OEM.

Caratteristiche principali

• Display 5,7 pollici TFT, 640 x 480, 900 nits
• Touch resistivo opzionale o variante con vetro protettivo
• Processore NXP i.MX6 A9 Dual Core 1,0 GHz (Quad Core opzionale)
• LPDDR3 1 GB integrato (opz. 2 GB) e eMMC 16 GB (opz. 32 GB)
• PoE PD opzionale (IEEE 802.3at)
• Design senza ventola, consumo ridotto per operazioni continue

Punti salienti

• Opzioni di superficie: touch resistivo o vetro protettivo in base alle esigenze operative.
• Pronto per l'integrazione: struttura open-frame compatibile con montaggio posteriore, panel e VESA.
• Espansione: slot mPCIe per moduli wireless e I/O configurabili per interfacce industriali.

Certificazioni

• CE
• FCC

I/O ed espansione

• USB: Mini USB console, USB OTG, 1 x USB 2.0 Type-A
• Seriale: 1 x RS-232/422/485 (default RS-232)
• LAN: 1 x RJ45 con PoE opzionale (PD, IEEE 802.3at)
• Video: 1 x Micro HDMI (opz., supportato su Android)
• Memoria: 1 x slot Micro SD; eMMC integrata
• Audio: 2 x speaker
• Espansione: 1 x slot mPCIe (half-size per Wi‑Fi)
• Fieldbus: 1 x CANBUS (D-sub9)
• Alimentazione: 12V DC tramite morsettiera 2 pin

Meccanica e ambiente

• Dimensioni: 160 x 129.6 x 54 mm
• Peso: circa 0,7 kg
• Scocca: metal housing, costruzione open-frame
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità operativa: 10% a 90% RH, senza condensazione

Accessori

• Adattatore AC 100–240V → 12V DC (tipico)
• Cavo di alimentazione
• Viti per montaggio VESA

Specifiche tecniche

• Modello: R05FA3S-OFD1
• Produttore: Winmate
• Processore: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opzionale)
• Memoria: 1 GB LPDDR3 (default), 2 GB opzionale
• Archiviazione: eMMC 16 GB onboard (default), 32 GB opzionale
• Display: 5,7 pollici, 640 x 480, 900 nits
• Touch: resistivo opzionale; vetro protettivo opzionale
• Montaggio: Open Frame, Panel Mount, VESA Mount
• Alimentazione: 12V DC; adattatore 12V 50W consigliato; PoE PD IEEE 802.3at (25 W) opzionale
• Sistemi operativi (opzionali): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 + Qt 5.5
• Certificazioni: CE, FCC
