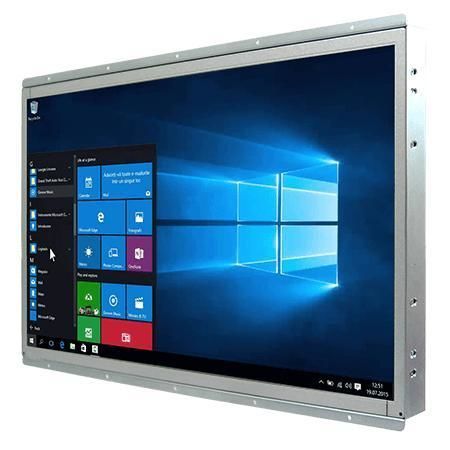

Panel PC con touch screen resistivo W22IAD7T-OFA3

di LCD21,5"Intel® Core™ i9

Panoramica
Winmate W22IAD7T-OFA3 è un panel PC industriale Open Frame da 21,5" progettato per il controllo macchine, l'automazione di stabilimento e le HMI operative. Supporta processori Intel® Core™ di 12ª/14ª generazione e offre I/O flessibili, doppia Ethernet 2.5GbE e opzioni di montaggio per installazioni industriali a lungo termine.

Caratteristiche principali

• Schermo Open Frame 21,5" FHD (1920 x 1080)
• Processori Intel® Core™ (i3 / i5 / i7 / i9; varianti Alder Lake / Raptor Lake)
• 2 x SO-DIMM DDR5 4800MHz, fino a 64GB
• Doppia Ethernet 2.5 Gigabit
• Supporto multi-display: DP 1.4a (default), HDMI 2.0b (opzionale)
• Molti I/O: 4 x USB 3.2 Gen2, porte seriali, audio, slot di espansione
• Ingresso alimentazione 12V DC

Punti salienti / Descrizione funzionalità
Panel PC ad alte prestazioni adatto per HMI industriali e controllo macchine. Disponibile con touch resistivo o vetro di protezione senza funzione touch. Progettato per una gestione termica efficiente, consumo ridotto e ampia espandibilità (M.2 NVMe, modulo Wi‑Fi, SATA). Open Frame di default; montaggio a pannello o VESA opzionale.

Display
Dimensione: 21,5 pollici
Touch / Glass: Touch resistivo (opzionale); Vetro protettivo senza funzione touch (opzionale)
Risoluzione: 1920 x 1080
Luminosità: 250 nits
Contrasto: 3000:1
Angoli di visione: 89/89/89/89
Area attiva: 476.64 x 268.11 mm

Specifiche di sistema
CPU disponibili: Intel® Core™ i3-12100TE (default); opzioni i5-12500TE, i7-12700TE, i9-12900TE; opzioni T-series più recenti: i3-14100T, i5-14500T, i7-14700T, i9-14900T.
Chipset: Intel® R680E
Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, fino a 64GB
Storage: SSD 128GB di default; opzioni 256/512GB/1TB/2TB/4TB; 2 x SATA III per unità 2,5" (supporto RAID opzionale)
Ethernet: Dual Intel® 2.5GbE
Sicurezza: TPM 2.0
Sistemi operativi: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (opzionali; Wake on Touch non supportato in Ubuntu)
Wireless: Moduli WLAN/BT opzionali tramite M.2 2230 E-Key

Meccanica
Dimensioni: 504 x 318 x 83 mm
Peso: 5,5 kg
Montaggio: Open Frame (default); Panel mount (opzionale); VESA (opzionale)
Scocca: Metal housing
Raffreddamento: Fan design

Ambiente
Umidità operativa: 10%–90% RH, non condensante
Temperatura operativa: 0°C a 50°C
Temperatura di stoccaggio: -10°C a 60°C

Certificazioni
CE, FCC

I/O
USB: 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
LAN: 2 x 2.5 Giga LAN RJ45
Video: 1 x DP1.4a DP++ (fino a 4096x2160@60Hz default); 1 x HDMI 2.0b (opzionale, fino a 4096x2160@60Hz)
Audio: Mic in, Line out
Espansione: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
Alimentazione: 1 x 12V DC, connettore Din4

Controllo e Accessori
Pulsanti: Power, Reset
Accessori: Adapter 100~240V AC→DC; cavo di alimentazione; viti VESA
Adattatore: 12V DC, 220W (esempio)

Casi d'uso

• Controllo macchine e automazione industriale
• Pannelli HMI per operatori in linee di produzione
• Integrazione OEM e soluzioni embedded con requisito di disponibilità a lungo termine

Specifiche tecniche

• Modello: W22IAD7T-OFA3
• Display: 21,5" FHD (1920x1080), 250 nits, touch resistivo opzionale
• CPU: Intel® Core™ i3/i5/i7/i9 (opzioni Alder Lake / Raptor Lake)
• Chipset: Intel® R680E
• Memoria: 2 x SO-DIMM DDR5 fino a 64GB
• Storage: SSD 128GB default; opzioni NVMe / SATA
• Ethernet: Dual 2.5GbE
• I/O: 4 x USB 3.2 Gen2, porte seriali, DP1.4a (HDMI 2.0b opzionale), audio
• Alimentazione: ingresso 12V DC (Din4); adattatore 12V 220W
• Montaggio: Open Frame / Panel mount / VESA
• Dimensioni / Peso: 504 x 318 x 83 mm / 5,5 kg
• Range operativo: 0°C a 50°C; 10%–90% RH non condensante
• Sicurezza: TPM 2.0
• Certificazioni: CE, FCC
