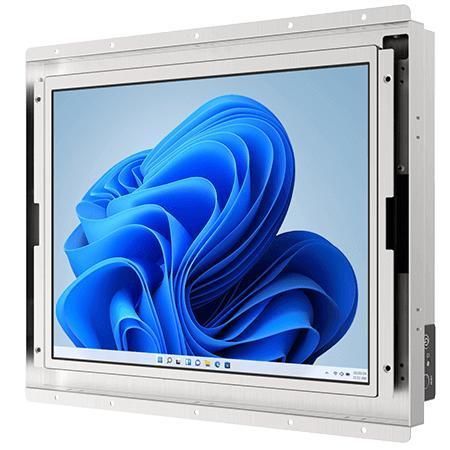

Panel PC con touch screen resistivo R12IAN3S-OFM2

TFT LCD12.1"Intel® Processor N100

Panoramica
Il Winmate R12IAN3S-OFM2 è un Panel PC a telaio aperto da 12,1 pollici progettato per controllo macchina, automazione industriale e HMI operatore. Abbina processori Intel® Alder Lake‑N a grafica UHD integrata, chassis metallico fanless e opzioni di montaggio flessibili per applicazioni industriali.

Caratteristiche principali

• Display XGA TFT 12,1 pollici (1024 x 768), 500 nits
• Processori Intel® Alder Lake‑N (N100 di default, N150 opzionale)
• 1 x SO‑DIMM DDR5‑4800, fino a 16 GB
• 2 x Ethernet Intel® 2.5 Gb
• I/O: HDMI (opzionale), USB 3.2 Type‑C con DP‑Alt, USB 3.2/USB 2.0, 4 x COM
• Montaggio: open frame predefinito; panel o VESA opzionale

Certificazioni
CE, FCC

Punti salienti

• Prestazioni per automazione: N100/N150 con UHD Graphics per monitoraggio e controllo in tempo reale
• Display industriale leggibile: XGA TFT per installazioni compatte
• I/O versatile: integrazione semplice con PLC, sensori e periferiche
• Rete ad alta velocità: doppio 2.5 GbE per comunicazioni industriali stabili

Display

• Dimensione: 12,1 pollici
• Touch / Vetro: touch resistivo (opzionale); vetro di protezione senza touch (opzionale)
• Risoluzione: 1024 x 768
• Luminosità: 500 nits; Contrasto: 1000:1; Angoli di visuale: 89/89/89/89
• Area attiva: 245.76 x 184.32 mm

Specifiche di sistema

• Processore: Intel® N100 (default) o Intel® N150 (opzionale)
• Memoria: 4 GB di default; opzioni 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Archiviazione: NVMe SSD 128 GB default; opzioni fino a 4 TB; 1 x SATA III per 2,5" SSD/HDD (se NVMe non presente)
• Sicurezza: TPM 2.0; OS supportati: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04 (opzionali)
• WLAN/BT: opzionale via M.2 2230 E‑Key

Meccanica

• Dimensioni: 300 x 250 x 52 mm
• Peso: ~2,3 kg
• Chassis: metallico; design fanless
• Montaggio: open frame (default); panel o VESA opzionale

Ambiente

• Temperatura di esercizio: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità di esercizio: 10% a 90% RH, senza condensa

I/O

• USB: USB 3.2 Gen1 Type‑A, USB 3.2 Gen2 Type‑C (DP Alt mode), porte USB 2.0 secondo configurazione
• Seriale: opzioni RS232/422/485
• LAN: 2 x 2.5 GbE RJ45
• Video: HDMI 2.0b (opzionale)
• Audio: 2 x speaker; Espansione: M.2 2230 E‑Key (Wi‑Fi)
• Indicatori: LED alimentazione e storage; manopola regolazione luminosità; ingresso 12V DC (jack 2.5φ)

Controlli

• 1 x pulsante Power; 1 x pulsante Reset

Accessori

• Alimentatore 12V 50W (100~240V AC to DC), cavo di alimentazione, viti VESA secondo configurazione

Alimentazione

• Tensione: 12V DC; Alimentatore: 12V 50W

Specifiche tecniche

• Modello: R12IAN3S-OFM2
• Display: 12,1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• RAM: fino a 16 GB DDR5 SO‑DIMM
• Storage: NVMe/SSD fino a 4 TB; opzione 2,5" SATA
• Rete: 2 x 2.5GbE
• Temperatura: 0°C–50°C; Umidità: 10%–90% RH
• Certificazioni: CE, FCC
