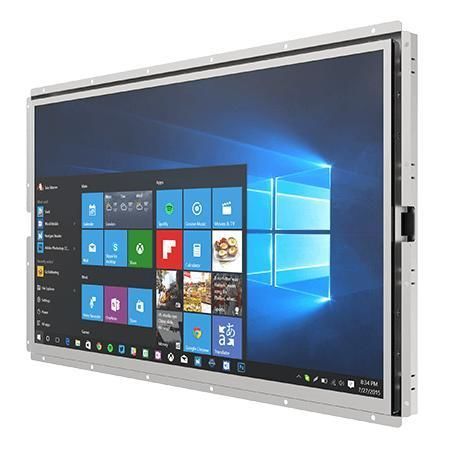

Panel PC con touch screen resistivo W24IF7T-OFA2

24"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Panoramica
Winmate W24IF7T-OFA2 è un Panel PC industriale Open Frame da 24 pollici con processori Intel® 9th Gen Core™ (i3/i5/i7, Coffee Lake Refresh). Progettato per controllo macchine, automazione di stabilimento e HMI operatore che richiedono affidabilità industriale, montaggio flessibile e disponibilità a lungo termine.

Caratteristiche principali

• 24" 1920 x 1080 touchscreen resistivo (vetro di protezione senza touch opzionale)
• Processori Intel® Core™ i3/i5/i7 (Coffee Lake Refresh)
• Storage flessibile: bay 2,5" HDD, M.2 NVMe/SATA, SATA III (RAID 0/1 opzionale)
• Molteplici I/O: 2 seriali, 4 x USB 3.2 Gen1 Tipo-A, 2 x LAN Gigabit
• Ingresso alimentazione 12 V DC Din4 bloccabile; TPM 2.0; WLAN/Bluetooth opzionali

Dettagli prodotto
Display

• Dimensione: 24.0 pollici
• Touch / Vetro: touchscreen resistivo (opzionale); vetro di protezione senza touch (opzionale)
• Risoluzione: 1920 x 1080
• Luminosità pannello: 250 nits
• Contrasto: 3000:1
• Angoli di visuale: 89/89/89/89
• Area attiva: 527.04 x 296.46 mm

Specifiche di sistema

• CPU: Intel Core i7-9700TE (1.8 GHz, fino a 3.8 GHz default); i5-9500TE e i3-9100TE opzionali
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, fino a 64GB (32GB per slot)
• Storage: 128GB SSD default; opzionali 256/512/1TB/2TB; M.2 2280/2242 M-Key (NVMe o SATA); 2 x SATA III per unità 2,5"
• Ethernet: doppio controller Intel® Gigabit
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu opzionali

Meccanica

• Dimensioni: 576 x 344 x 69 mm (varianti 615.4 x 392 x 81 mm secondo configurazione)
• Peso: ≈ 6,3 kg
• Montaggio: Open frame (default); panel mount e VESA opzionali
• Chassis: metallo; Raffreddamento: design con ventola

Ambiente

• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C

Certificazioni

• CE
• FCC

Porte I/O

• USB: 4 x USB 3.2 Gen1 Tipo-A
• Seriale: 1 x RS232/422/485 (default RS232), 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP 1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic in, Line out, 2 x speaker
• Espansione: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 opzionale
• Indicatori e comandi: LED power/storage; manopola regolazione luminosità; pulsanti Power e Reset
• Alimentazione: 1 x 12V DC Din4 bloccabile; adattatore 12V 120W

Accessori

• Adattatore 100~240V AC a DC (12V 120W)
• Cavo di alimentazione, viti VESA, CD driver e manuale

Specifiche tecniche

• Modello: W24IF7T-OFA2
• Marca: Winmate
• Display: 24" FHD (1920x1080), touchscreen resistivo o vetro di protezione
• CPU: Intel® Core™ i7/i5/i3 (Coffee Lake Refresh), default i7-9700TE
• Memoria: 2 x SO-DIMM fino a 64GB
• Storage: M.2 NVMe fino a 4TB (opzionale); 2 x SATA III per 2,5" (RAID 0/1 opz.)
• LAN: doppio Gigabit Ethernet
• Certificazioni: CE, FCC
