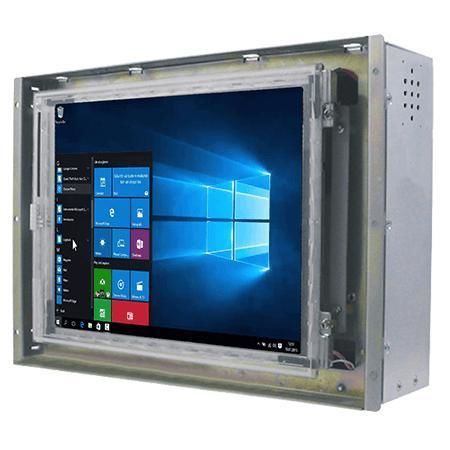

Panel PC con touch screen resistivo R08IE3S-OFU1

TFT LCD8.4"Intel® Celeron® N6211

Panoramica

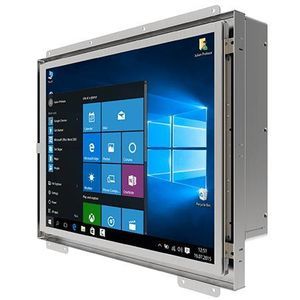

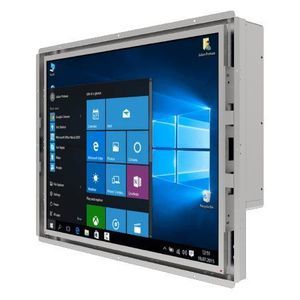

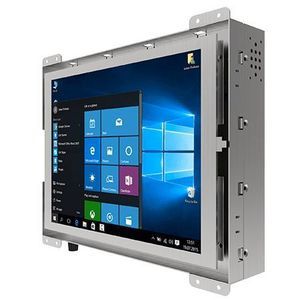

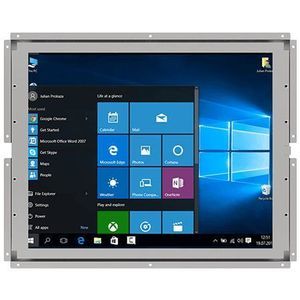

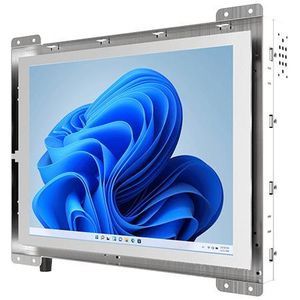

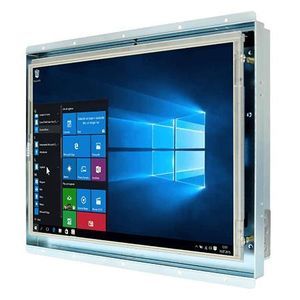

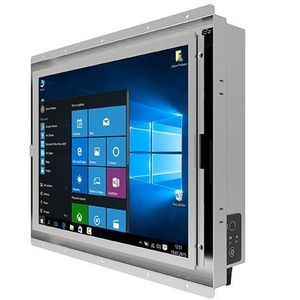

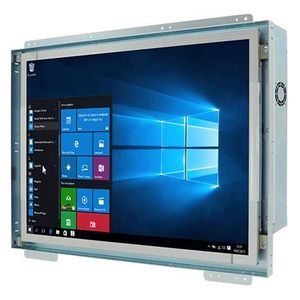

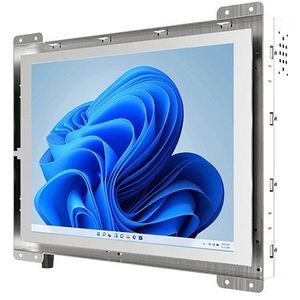

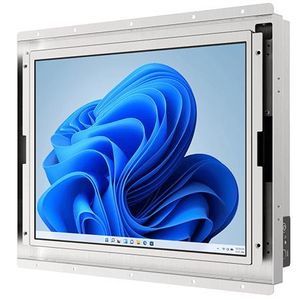

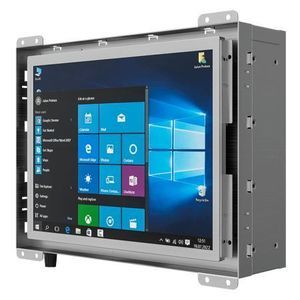

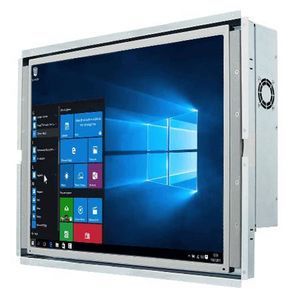

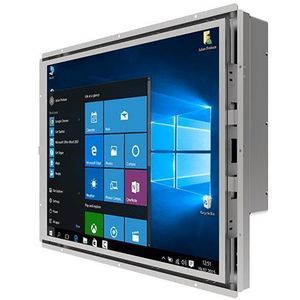

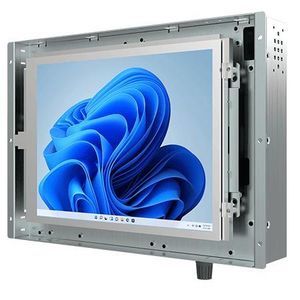

Il Winmate R08IE3S-OFU1 è un Panel PC industriale open-frame da 8,4 pollici con processore Intel® Celeron® Elkhart Lake N6211. Progettato per controllo macchine, automazione di fabbrica e HMI operatore, offre chassis metallico fanless, basso consumo e diverse opzioni di montaggio per integratori e OEM.

Caratteristiche principali

• Display TFT 8,4" SVGA (800 x 600) — 600 nits
• Processore Intel® Celeron® N6211 (fino a 3,0 GHz)
• 1 x SO-DIMM DDR4, fino a 16 GB (4 GB di default)
• 2 x controller Ethernet Intel® (2 x LAN 2,5 Giga RJ45)
• Archiviazione: M.2 2242 B-key SSD (128 GB default), opzionale SATA III 2,5"
• Espansione: M.2 2230 E-key per Wi‑Fi; M.2 2242 B-key per SSD SATA III
• Varie I/O: porte COM, USB 3.2 Gen2, USB 2.0, HDMI opzionale

Display

• Dimensione: 8,4 pollici
• Touch / Vetro: touch resistivo opzionale; vetro di protezione senza touch opzionale
• Risoluzione: 800 x 600 (SVGA)
• Luminosità: 600 nits
• Contrasto: 600:1
• Angoli di visuale: 75 / 75 / 60 / 70
• Area attiva: 170.4 x 127.8 mm

Specifiche di sistema

• Processore: Intel® Celeron® N6211 (fino a 3,0 GHz)
• Memoria: 1 x SO-DIMM DDR4 3200 MHz — 4 GB default; opzioni 8 GB / 16 GB; max 16 GB
• Archiviazione: 1 x M.2 2242 B-key SSD 128 GB default; opzionale 256 / 512 GB; 1 x SATA III per SSD/HDD 2,5" fino a 1 TB (opzionale)
• Ethernet: 2 x controller Intel® (2 x LAN 2,5 Giga RJ45)
• Sicurezza: TPM 2.0
• Sistemi operativi (opzionali): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04
• Wireless: WLAN e Bluetooth opzionali

Meccanica

• Dimensioni: 251,2 x 174,8 x 55 mm
• Peso: 1,6 kg
• Montaggio: Open Frame, Panel Mount, VESA Mount
• Chassis: metallo
• Raffreddamento: design fanless

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C

Certificazioni

• CE
• FCC

Porte I/O e indicatori

• USB: 2 x USB 3.2 Gen2x1 (Type-A) più porte USB 2.0 aggiuntive
• Seriale: 1 x RS232/422/485 (default RS232), 1 x RS232
• LAN: 2 x RJ45 2.5 Giga
• Video: 1 x HDMI 2.0 (opzionale)
• Audio: 2 x speaker
• Espansione: 1 x M.2 2242 B-Key (per SSD SATA III), 1 x M.2 2230 E-Key (per Wi‑Fi)
• Indicatori: LED alimentazione, LED storage; manopola regolazione luminosità
• Ingresso alimentazione: 1 x 12V DC (jack DC 2,5φ)

Controlli / Pulsanti

• 1 x tasto Power
• 1 x tasto Reset

Accessori (inclusi / opzionali)

• Adattatore 100–240V AC a 12V DC (12V 50W)
• Cavo di alimentazione
• Viti VESA

Alimentazione

• Tensione nominale: 12V DC
• Adattatore: 12V 50W

Specifiche tecniche

• Modello: R08IE3S-OFU1
• Marca: Winmate
• Display: 8.4" SVGA 800 x 600, 600 nits
• CPU: Intel® Celeron® N6211 (Elkhart Lake)
• Memoria: 1 x SO-DIMM DDR4 fino a 16 GB
• Archiviazione: M.2 2242 B-key (128 GB default), opzionale SATA III 2.5" fino a 1 TB
• LAN: 2 x Intel® Ethernet (2,5 Giga)
• I/O: USB3.2 Gen2, USB2.0, porte COM, HDMI opzionale
• Montaggio: Open frame / Panel mount / VESA
• Chassis: metallo, fanless
• Temperatura operativa: 0°C a 50°C; stoccaggio -10°C a 60°C
• Umidità: 10%–90% RH non condensante
• Certificazioni: CE, FCC
