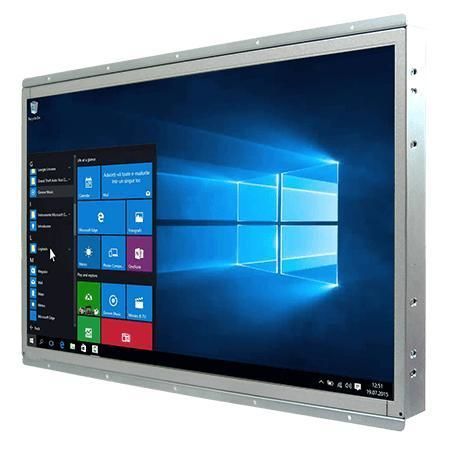

Panel PC con touch screen resistivo W22IF7T-OFA3

21,5"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Sintesi
Winmate W22IF7T-OFA3 è un Panel PC open-frame da 21,5" progettato per HMI industriale, controllo macchina e automazione di fabbrica. Basato su processori Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), offre un display Full HD 1920 x 1080, opzioni di archiviazione ed espansione flessibili, I/O industriali e diverse possibilità di montaggio per integrazione OEM e sistemi embedded.

Caratteristiche principali

• Schermo 21,5" 1920 x 1080; touchscreen resistivo opzionale o vetro di protezione
• Intel® Core™ i3 / i5 / i7 di 9ª generazione (Coffee Lake Refresh)
• Archiviazione flessibile: M.2 NVMe/SATA e SATA 2,5" (supporto RAID 0/1)
• Varie porte I/O: 4 x USB 3.2 Gen1 (Type-A), 2 x LAN Gigabit, 2 porte seriali
• Alimentazione 12 V DC con connettore bloccabile; DisplayPort e HDMI opzionale

Dettagli prodotto
Supporta il montaggio open-frame di serie e offre mount panel e VESA come opzioni per installazioni diverse. Include TPM 2.0 per la sicurezza di piattaforma e supporto WLAN opzionale tramite M.2 E-Key. Il progetto termico e il consumo ridotto consentono un funzionamento continuo in ambienti di produzione.

Specifiche tecniche

• Modello: W22IF7T-OFA3
• Display / Risoluzione: 21,5" / 1920 x 1080
• Touch / Vetro: Touch resistivo (opzionale); vetro di protezione senza touch (opzionale)
• Luminosità / Contrasto / Angoli di visione: 250 nits / 3000:1 / 89/89/89/89
• Area attiva: 476,64 x 268,11 mm
• Processore (esempi): Intel® Core™ i7-9700TE (1,8 GHz, fino a 3,8 GHz) default; i5-9500TE; i3-9100TE (opzioni)
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC, fino a 64 GB
• Archiviazione: 128 GB SSD di default; opzioni 256/512 GB / 1 TB / 2 TB; M.2 2280 M-Key (NVMe/SATA); 2 x SATA III per 2,5" (RAID 0/1)
• Ethernet: 2 x controller Gigabit Intel®
• Sicurezza: TPM 2.0
• Sistemi operativi (opzionali): Windows 10 IoT Enterprise 64-bit; Linux Ubuntu (18.04 / 20.04)
• WLAN / BT: opzionale (M.2 2230 E-Key)
• Dimensioni / Peso: 504 x 318 x 74 mm / ca. 5,5 kg
• Montaggio: Open frame (default); panel mount / VESA mount opzionali
• Scocca / Raffreddamento: scocca metallica; raffreddamento con ventola
• Temperatura esercizio / stoccaggio: 0 °C a 50 °C / -10 °C a 60 °C
• Umidità: 10% a 90% RH, senza condensazione
• Certificazioni: CE, FCC
• I/O: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 (default RS232) + 1 x RS232; 2 x LAN Gigabit RJ45; 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic-in, Line-out, 2 x speaker
• Espansioni: M.2 2280/2242 M-Key, M.2 2230 E-Key, slot PCIe 3.0 x16 opzionale
• Indicatori e controlli: LED alimentazione, LED storage, manopola controllo luminosità, pulsanti Power e Reset
• Alimentazione / Adattatore: 1 x 12 V DC Din4 connettore bloccabile; adattatore 12 V 120 W
• Accessori: adattatore AC 100~240 V a DC, cavo di alimentazione, viti VESA, manuale
