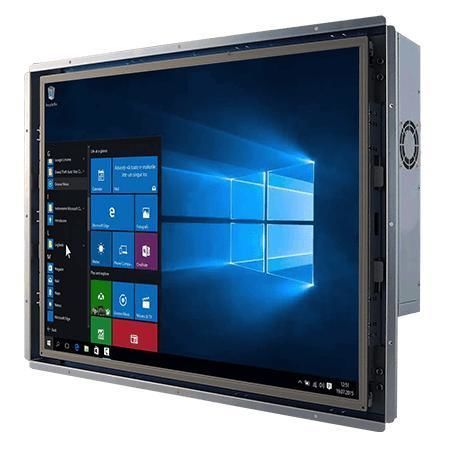

Panel PC con touch screen resistivo R19IF7T-OFA1

19"Intel® Core i3Intel® Core i7

Overview
Il R19IF7T-OFA1 è un Open Frame Panel PC da 19" progettato per controllo macchine, automazione di fabbrica e HMI operatore. Supporta processori Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) e fornisce opzioni di storage flessibile, numerose I/O e ciclo di vita lungo per applicazioni industriali e OEM.

Key features

• 19" 1280 x 1024 schermo resistivo (opzionale vetro protettivo)
• Processori Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Storage flessibile: M.2 2242/2280 e bay 2,5" SATA (RAID opzionale)
• Multiple I/O: 2 porte seriali, 4 x USB 3.2 Gen1 Type-A, 2 x LAN Gigabit
• Ingresso 12 V DC con connettore Din4 bloccabile
• Supporto display: DP fino a 4096 x 2304 @60 Hz; HDMI opzionale

Overview - Highlights
Touch resistivo o vetro protettivo opzionale. Progetto a basso consumo con raffreddamento a ventola per funzionamento stabile in ambienti produttivi. Montaggio Open Frame, Panel o VESA.

Display
Dimensione: 19.0 inches
Risoluzione: 1280 x 1024
Touch / Vetro: Resistive Touch Screen (opzionale); Protection Glass senza funzione touch (opzionale)
Luminosità: 400 nits
Contrasto: 1000:1
Angoli di visione: 85/85/80/80
Area attiva: 376.32 x 301.06 mm

System specification
Processore: Intel Core i7-9700TE 1.8 GHz (fino a 3.8 GHz) di default; Core i5-9500TE o Core i3-9100TE opzionali
Chipset: Intel® B360 (default) o Intel® Q370 (opzionale, supporta vPRO/NVMe)
Memoria: 1 x SO-DIMM DDR4 2400 MHz (4GB default); espandibile fino a 64GB
Storage: 1 x M.2 2242 B-key SSD default; opzionale M.2 2280 NVMe; 2 x SATA III per 2.5"
Ethernet: 2 x controller Intel® Gigabit
Sicurezza: TPM 2.0
OS: Windows 10 IoT Enterprise (64-bit) opzionale; Linux (Ubuntu) opzionale
WLAN / Bluetooth: opzionale via M.2 E-key

Mechanical
Dimensioni: 429 x 355 x 71 mm (verificare disegno SKU per dimensioni esatte)
Peso: ~4.8 kg
Montaggio: Open Frame, Panel Mount, VESA Mount
Chassis: Metal housing
Raffreddamento: fan design

Environment
Umidità operativa: 10%–90% RH, senza condensazione
Temperatura operativa: 0 °C a 50 °C
Temperatura di immagazzinamento: -10 °C a 60 °C

Certification
CE, FCC

I/O and expansion

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (default), 1 x HDMI 1.4 (opzionale)
• Audio: Mic in x1, Line out x1, Speaker x2
• Espansioni: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (opzionale)
• Indicatori/Controlli: LED Power, LED Storage, manopola regolazione luminosità, Power e Reset
• Alimentazione: 12V DC (Din4 bloccabile); adattatore 12V 120W a seconda dello SKU

Accessories

• Adattatore 100~240V AC a 12V DC (12V 120W a seconda dello SKU)
• Cavo di alimentazione
• Viti VESA (accessori variano per SKU)

Technical specifications

• Modello: R19IF7T-OFA1
• Display: 19" 1280 x 1024, 400 nits, touch resistivo (opzionale)
• CPU: Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Memoria: DDR4 SO-DIMM fino a 64GB
• Storage: M.2 NVMe/SATA + 2 x 2.5" SATA opzionale (RAID)
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Serial: RS232/422/485 configurabile
• Video: DP1.2 (HDMI opzionale)
• Alimentazione: 12V DC (bloccabile)
• Montaggio: Open Frame / Panel / VESA
• Operativo: 0 °C a 50 °C
• Certificazioni: CE, FCC
