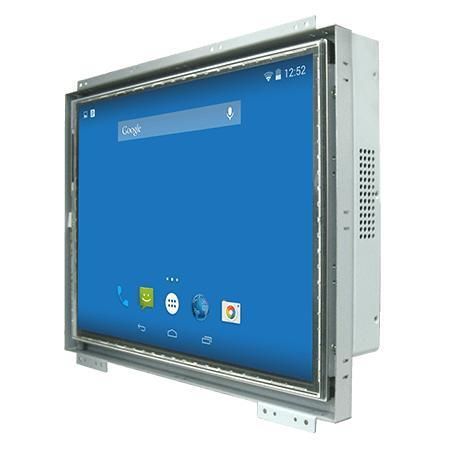

Panel PC con touch screen resistivo R15FA3S-OFC3

TFT LCD15"NXP i.MX6

Panoramica
Il Winmate R15FA3S-OFC3 è un Panel PC open frame da 15,0 pollici basato su NXP i.MX6 (Dual Core 1,0 GHz, Quad Core opzionale). Progettato per controllo macchine, automazione di fabbrica e HMI operatore, offre design fanless, basso consumo e diverse opzioni di montaggio per integrazione industriale e OEM.

Caratteristiche principali

• Display 15,0 pollici 1024 x 768 TFT con touch resistivo (vetro protettivo opzionale)
• Processore NXP i.MX6 Dual Core 1,0 GHz (Quad Core opzionale)
• LPDDR3 onboard 1 GB (opzionale 2 GB)
• eMMC onboard 16 GB (opzionale 32 GB)
• USB: 1 x USB 2.0 Type-A, 1 x USB OTG, 1 x Mini USB console
• Seriale: 1 x RS-232/422/485 (default RS-232)
• Slot Micro SD; 1 x Micro HDMI (opzionale)
• LAN RJ45 con PoE PD (IEEE 802.3at, 25 W) opzionale
• Design fanless, chassis metallico, opzioni di montaggio multiple

Punti di forza / design

• Opzione touch resistivo o vetro di protezione per applicazioni senza touch
• Basso consumo e dissipazione passiva per operatività continua in ambiente industriale
• Montaggio flessibile: open frame, panel mount e VESA mount per integrazione
• Chassis in metallo per impiego industriale

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: R15FA3S-OFC3
• Processore: NXP i.MX6 Dual Core 1,0 GHz (Quad Core opzionale)
• Memoria: 1 GB LPDDR3 (default), 2 GB opzionale
• Archiviazione: eMMC onboard 16 GB (default), 32 GB opzionale
• Sistemi operativi (opzionali): Linux Ubuntu 18.04; Android 6.0; Debian 7.0; Linux 4.1.15 QT 5.5
• WLAN / Bluetooth: supporto opzionale via modulo mPCIe
• Schermo: 15,0 pollici, 1024 x 768, 300 nits, contrasto 2000:1, angoli di visione 88/88/88/88
• Touch / Vetro: touch resistivo (opzionale) o vetro protettivo (opzionale)
• Area attiva: 304,1 x 228,1 mm
• Dimensioni: 357,6 x 292 x 52 mm; Peso: 4,1 kg
• Montaggio: Open Frame, Panel Mount, VESA Mount
• Chassis: metallico; Raffreddamento: fanless
• Umidità operativa: 10%–90% RH, senza condensazione
• Temperatura operativa: 0°C–50°C; Temperatura di stoccaggio: -10°C–60°C
• Porte I/O: USB (Mini USB console, USB OTG, USB2.0 Type-A); Seriale RS232/422/485; LAN RJ45 con PoE PD; Micro HDMI (opzionale); Audio: 2 x speaker; Slot Micro SD
• Espansione: 1 x slot mPCIe (half-size per Wi‑Fi)
• CANBUS: 1 x CANBUS D-sub9
• Alimentazione: 1 x 12V DC, morsetto 2 pin; Adattatore: 12V 50W (100~240V AC a DC)
• PoE: PD conforme IEEE 802.3at (25 W)
• Accessori: adattatore AC, cavo di alimentazione, viti VESA, CD driver e manuale
• Certificazioni: CE, FCC
