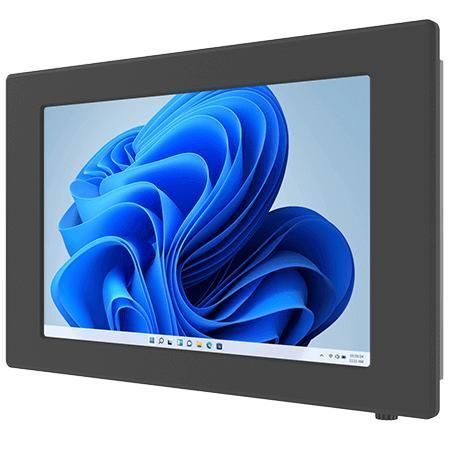

Panel PC con touch screen resistivo W10IAN3S-IPH2

TFT LCD10.1"Intel® Processor N150

Panoramica
Il Winmate W10IAN3S-IPH2 è un Panel PC frontale IP65 da 10,1" progettato per controllo macchine, automazione di impianti e HMI operatore. Costruito con chassis metallico fanless, offre connettività I/O completa per integrazione nei sistemi di automazione.

Sintesi funzionale
Destinato ad acquirenti industriali, OEM e system integrator, il W10IAN3S-IPH2 supporta processori Intel® (N100 di default, N150 opzionale), doppio 2.5 GbE, TPM 2.0, opzioni di storage scalabili e montaggio panel o VESA.

Caratteristiche principali

• 10.1" WXGA TFT LCD (1280 x 800)
• Intel® Twin Lake N150 (opzionale) o Intel® N100 (default)
• 1 x SO‑DIMM DDR5‑4800, fino a 16GB
• 2 x Ethernet 2.5 Gigabit
• HDMI 2.0b (opz.), USB 3.2 Gen2 Type‑C (DP Alt), USB 3.2/USB 2.0 e porte COM
• Protezione frontale IP65; chassis metallico fanless
• Montaggio su pannello (default) o VESA (opzionale)

Punti di forza

• Display: WXGA, 350 nits, contrasto 800:1, ampi angoli di visione
• Storage flessibile: NVMe e bay 2.5" SATA opzionale (se NVMe non presente)
• Sicurezza: supporto TPM 2.0
• Design fanless per affidabilità industriale

Applicazioni tipiche

• Controllo macchine
• Automazione di stabilimento
• HMI operatore e sistemi embedded

Specifiche tecniche

• Modello: W10IAN3S-IPH2
• Dimensione display: 10.1 inches
• Touch / Vetro: Touch resistivo opzionale o vetro di protezione senza touch opzionale
• Risoluzione: 1280 x 800 (WXGA)
• Luminosità: 350 nits
• Contrasto: 800:1
• Area attiva: 216.96 x 135.6 mm
• Processore (default / opzionale): Intel® N100 (6M Cache, up to 3.40 GHz) default; Intel® N150 (6M Cache, up to 3.60 GHz) opzionale
• Memoria: 4GB (default); opzionale 8GB o 16GB (1 x SO‑DIMM DDR5‑4800, max 16GB)
• Archiviazione: 128GB SSD default; opzionali 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III per 2.5" SSD/HDD fino a 2TB (solo se NVMe non presente)
• Ethernet: 2 x Intel® 2.5 Gigabit
• Wireless: supporto WLAN/BT opzionale via M.2 2230 E‑Key
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (opzionale, Wake on Touch non supportato)
• USB: 2 x USB 3.2 Gen1 Type‑A, 1 x USB 3.2 Gen2 Type‑C (DP Alt Mode), 4 x USB 2.0
• Seriali: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Video: 1 x HDMI 2.0b (opzionale)
• Audio: 2 x speaker integrati
• Espansione: 1 x M.2 2230 E‑Key (per modulo Wi‑Fi)
• Indicatori / comandi: LED alimentazione, LED storage, manopola regolazione luminosità, pulsante power, pulsante reset
• Alimentazione: 1 x 12V DC, jack 2.5φ; adattatore 12V 50W (accessorio)
• Meccanica: 286 x 182 x 50.5 mm; cut-out 252.5 x 162 mm; peso ~1.7 kg
• Montaggio: panel mount (default); VESA opzionale; clip e viti VESA incluse
• Chassis / raffreddamento: metal housing; fanless design
• Ambiente: Umidità operativa 10%–90% RH non condensante; Temperatura operativa 0°C–50°C; Stoccaggio -10°C–60°C
• Indice di protezione: fronte IP65
• Certificazioni: CE, FCC
