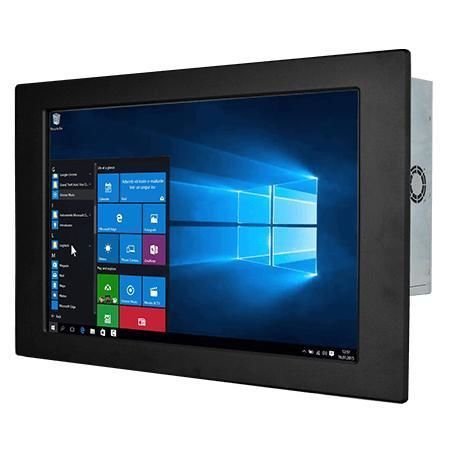

Panel PC con touch screen resistivo W22IF7T-IPA3

con schermo largodi LCDcon retroilluminazione a LED

Breve descrizione Il Winmate W22IF7T-IPA3 è un Panel PC frontale IP65 da 21,5" (1920 x 1080) con processori Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), progettato per controllo macchine, automazione industriale e HMI operatore. Rivolto a buyer industriali, OEM e system integrator che necessitano di hardware affidabile per ambienti umidi o polverosi.

Caratteristiche principali

• Schermo 21,5" 1920 x 1080
• Processori Intel® 9th Gen Core™ i3/i5/i7
• Archiviazione flessibile: 1 x bay 2,5" + opzioni M.2/SSD
• Molteplici I/O: 2 porte seriali, 4 x USB 3.2 Gen1 Tipo-A, 2 x Gigabit LAN
• Ingresso alimentazione 12V DC (connettore Din4 bloccabile)
• DP fino a 4096 x 2304 @60 Hz; HDMI fino a 4096 x 2304 @24 Hz

Panoramica La serie Front IP65 offre protezione contro acqua e polvere sul bordo frontale mantenendo un design a cornice sottile per l'integrazione in armadi, chioschi e pannelli industriali.

Opzioni touch e di operazione Superficie frontale configurabile: touch resistivo (opzionale) o vetro di protezione senza touch. Le opzioni favoriscono l'interazione dell'operatore in ambiente industriale.

Video e integrazione Interfacce VGA/HDMI/DisplayPort per integrazione con schede embedded. DisplayPort di default; HDMI opzionale. Supporta configurazioni a doppio schermo.

Installazione e design meccanico La cornice frontale ha un O-ring in gomma sul retro per la tenuta verso le staffe del cliente. Montaggio panel di default; VESA opzionale. Scocca metallica con raffreddamento a ventola. Dimensioni 534 x 349 x 81 mm; cut-out 508 x 302 mm; peso ≈ 7,2 kg.

Certificazioni CE, FCC.

Ambiente e affidabilità Umidità di esercizio 10%–90% RH non condensante; temperatura di funzionamento 0°C–50°C; grado di protezione frontale IP65.

Accessori inclusi/opzionali Alimentatore 100–240V AC a DC, cavo di alimentazione, viti VESA, clip di montaggio, CD driver e manuale. Moduli wireless (WLAN/BT) opzionali via M.2 E-Key.

Specifiche tecniche

• Display: 21.5" 1920 x 1080, 250 nits, contrasto 3000:1, area attiva 476.64 x 268.11 mm
• Touch/Glass: Touch resistivo (opzionale) o vetro di protezione
• Processore: Intel Core i7-9700TE (default); i5-9500TE, i3-9100TE opzionali
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM fino a 64GB
• Storage: 128GB SSD default; M.2 2280 NVMe fino a 4TB; 2 x SATA III per 2.5" SSD/HDD (RAID 0/1 opzionale)
• Ethernet: 2 x Intel® Gigabit Ethernet
• Sicurezza: TPM 2.0
• OS supportati: Windows 10 IoT Enterprise 64-bit (opzionale), Linux Ubuntu (opzionale)
• I/O: 4 x USB 3.2 Gen1 Tipo-A; Seriali: 1 x RS232/422/485 + 1 x RS232; Video: 1 x DP1.2 (default), 1 x HDMI 1.4 (opzionale); Audio: Mic in, Line out, 2 x Speakers
• Espansione: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16
• Indicatori e controlli: LED power/storage, manopola regolazione luminosità, pulsanti power e reset
• Alimentazione: 1 x 12V DC Din4 connettore bloccabile; adattatore 12V 120W
• Meccanica & ambiente: 534 x 349 x 81 mm; cut-out 508 x 302 mm; peso ≈ 7,2 kg; funzionamento 0°C–50°C; stoccaggio -10°C–60°C; umidità 10%–90% RH
• Protezione frontale: IP65
