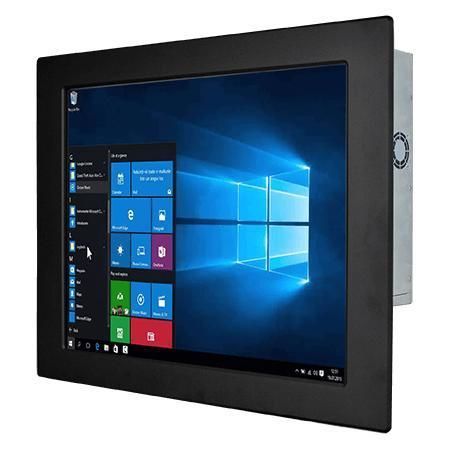

Panel PC con touch screen resistivo R17IAD7T-IPM1

touch screen17"Intel® Core i3

Panoramica
Il Winmate R17IAD7T-IPM1 è un panel PC industriale frontale da 17 pollici con frontale IP65, basato su processori Intel® Core™ di 12a/14a generazione (Alder Lake / varianti T). Progettato per controllo macchina, automazione industriale e HMI operatore in ambienti umidi, polverosi o gravosi, offre molteplici I/O, doppio 2.5GbE, slot M.2 e opzioni flessibili di memoria e storage.

Caratteristiche chiave

• Display 17,0 pollici, risoluzione 1280 x 1024
• Processori Intel® Core™ 12a / 14a generazione (i3 / i5 / i7 / i9)
• 2 x SO-DIMM DDR5 4800MHz, fino a 64GB (32GB per slot)
• Doppio controller Ethernet 2.5 Gigabit integrato
• Supporto multi-display: DP 1.4a (default) e HDMI 2.0b (opzionale)
• Numerose I/O incluse 4 x USB 3.2 Gen2x1 e porte seriali
• Frontale IP65; alimentazione 12 V DC

Descrizione del prodotto

• Design frontale IP65 che protegge da acqua e polvere, adatto ad ambienti industriali umidi o polverosi e per l'integrazione in chioschi esterni se installato correttamente.
• Opzioni touch: touch resistivo (opzionale) o vetro di protezione senza funzione touch (opzionale); superfici adattabili alle esigenze dell'operatore.
• Guarnizione a O-ring in gomma sul retro della cornice frontale per prevenire ingressi quando montato a pannello o in armadi.
• Interfacce video standard (DP/HDMI/VGA) e ampia compatibilità I/O per integrazione con sistemi embedded.

Integrazione e I/O

• 4 x USB 3.2 Gen2x1 (10 Gbps, Type A) e porte seriali configurabili (RS232/422/485)
• 2 x RJ45 2.5GbE; ingressi audio Mic in e Line out
• Slot di espansione: M.2 2280 M-Key (NVMe SSD) e M.2 2230 E-Key (modulo Wi‑Fi)
• Ingresso alimentazione: 1 x 12V DC (connettore Din4); adattatori disponibili

Applicazioni

• Controllo macchine e automazione industriale
• HMI operatore e pannelli di controllo embedded
• Chioschi esterni e terminali che richiedono frontale IP65
• Integrazione in armadi, rack e enclosure di controllo processo

Caratteristiche / specifiche tecniche

• Modello: R17IAD7T-IPM1
• Dimensione display: 17.0 inches
• Risoluzione: 1280 x 1024
• Luminosità pannello: 350 nits
• Rapporto di contrasto: 1000:1
• Angoli di visuale: 85 / 85 / 80 / 80
• Area attiva: 337.920 x 270.336 mm
• Touch / vetro: Resistive Touch Screen (Opzionale) o Protection Glass Without Touch Function (Opzionale)
• Processore (default/opzioni): Intel® Core™ i3-12100TE (default); opzionali i5-12500TE, i7-12700TE, i9-12900TE; anche i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, fino a 64GB (32GB per DIMM)
• Storage: 128GB SSD (default); opzionali 256GB/512GB/1TB/2TB/4TB; opzionale 2 x SATA III per 2.5" SSD/HDD fino a 2TB (supporto RAID)
• Controller Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Gbps RJ45)
• USB: 4 x USB 3.2 Gen2x1 (10Gbps, Type A)
• Porte seriali: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Uscite video: 1 x DP1.4a (DP++), max 4096x2160@60Hz (Default); 1 x HDMI 2.0b (opzionale) max 4096x2160@60Hz
• Audio: Mic in, Line out
• Espansione: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi module)
• WLAN / BT: supporto opzionale
• Sicurezza: TPM 2.0
• Sistemi operativi (opzionali): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (non supporta Wake on Touch)
• Ingresso alimentazione: 1 x 12V DC, connettore Din4
• Adattatore: 12V 220W (elencato); accessori 100~240V AC to DC adapter e cavo di alimentazione
• Dimensioni (L x A x P): 440 x 360 x 90 mm
• Cut-out: 394 x 314 mm
• Peso: 5.9 kg
• Montaggio: Panel mount (Default); VESA mount (Optional)
• Involucro: Metal housing
• Raffreddamento: Fan design
• Umidità di esercizio: 10% to 90% RH, non-condensing
• Temperatura di esercizio: 0°C to 50°C
• Temperatura di stoccaggio: -10°C to 60°C
• Grado IP: Front IP65
• Certificazioni: CE, FCC
• Pulsanti: 1 x Power; 1 x Reset
• Accessori: 100~240V AC to DC adapter, power cord, VESA screws, mounting clips
