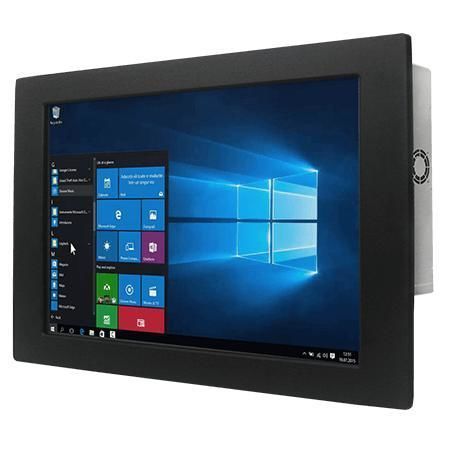

Panel PC con touch screen resistivo W18IF7T-IPA2

touch screendi LCD18,5"

Panoramica
Il Winmate W18IF7T-IPA2 è un PC panel frontale 18,5" con protezione frontale IP65 progettato per il controllo macchine, l'automazione di stabilimento e le interfacce HMI per operatori. Integra processori Intel® Core™ di 9ª generazione (i3/i5/i7), numerose E/S e opzioni di storage flessibili per applicazioni industriali ed embedded.

Caratteristiche principali

• Display 18,5" 1366 x 768, luminosità 450 nits
• Processori Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Storage flessibile: M.2 NVMe/SATA, bay 2,5" per HDD/SSD; RAID opzionale
• Più porte I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 porte seriali
• Ingresso alimentazione 12 V DC con connettore bloccabile (Din4)
• Uscite video: DP 1.2 e HDMI 1.4 (supporto dual display)

Design frontale IP65 resistente all'acqua
La cornice frontale con grado IP65 offre protezione da acqua e polvere. Il profilo a cornice stretta e la guarnizione O‑ring posteriore permettono un montaggio a pannello affidabile in ambienti umidi, polverosi o in chioschi esterni, mantenendo facilità di accesso per manutenzione.

Opzioni touch e superficie

• Touch resistivo (opzionale) per HMI interattive
• Vetro di protezione senza touch per installazioni non interattive

Interfacce video e segnali
Supporta interfacce VGA/HDMI/DisplayPort per l'integrazione con schede embedded e controllori industriali. Supporto per dual display e risoluzioni fino a 4096 x 2304 su DP/HDMI in base alla configurazione.

Meccanica e installazione

• Dimensioni: 520 x 340 x 70 mm; cut-out: 462 x 285 mm
• Montaggio a pannello (default); supporto VESA opzionale
• Scocca metallica con raffreddamento a ventola; O‑ring in gomma sul retro della cornice per sigillatura
• Peso: ca. 5,3 kg

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: W18IF7T-IPA2
• Marca: Winmate
• Display: 18,5" 1366 x 768, 450 nits, contrasto 1000:1, angoli 85/85/80/80
• Processori: Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x SO-DIMM non-ECC fino a 64 GB
• Storage: 1 x M.2 2280 M-Key (NVMe/SATA), 2 x SATA III per unità 2,5"
• Ethernet: 2 x Intel® Gigabit LAN
• Sicurezza: TPM 2.0
• I/O: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 + 1 x RS232; DP1.2 (default), HDMI1.4 (opzionale); Mic-in, Line-out, 2 speaker
• Espansione: M.2 2280/2242 M-Key, M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (opzionale)
• Temperatura operativa: 0 °C a 50 °C; umidità 10%–90% RH senza condensa
• Alimentazione: 12 V DC (Din4 lockable); adattatore 12 V 120 W
