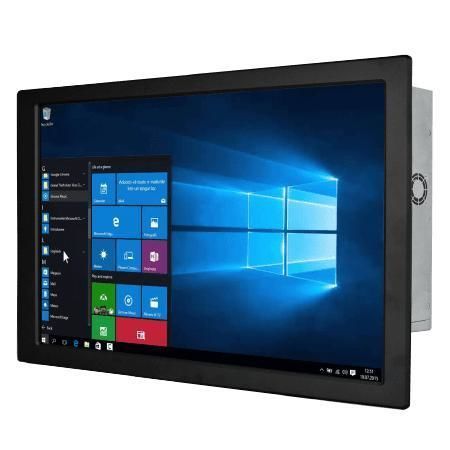

Panel PC con touch screen resistivo W22IAD7T-IPA3

21,5"Intel® Core i3Intel® Core i5

Panoramica
Winmate W22IAD7T-IPA3 è un Panel PC frontale 21,5" con frontale IP65, compatibile con processori Intel® Core™ di 12ª/14ª generazione (Alder Lake S e opzioni T). Progettato per il controllo macchine, l'automazione e le HMI operatore, offre una guarnizione frontale resistente a acqua e polvere per installazioni umide, polverose o esterne. Memoria, storage e I/O scalabili per impieghi industriali critici.

Caratteristiche principali

• Schermo 21,5" FHD (1920×1080), 250 nits
• Intel® Core™ i3/i5/i7/i9 (opzioni Alder Lake S / T)
• 2× SO‑DIMM DDR5 4800MHz, fino a 64 GB
• Dual Intel® 2.5Gb Ethernet
• Supporto multi‑display: DP1.4a (DP++), HDMI2.0b opzionale
• 4× USB 3.2 Gen2, porte seriali, audio
• Frontale con grado IP65; alimentazione 12V DC

Progettazione frontale IP65
Il bordo frontale include un O‑ring in gomma che assicura la protezione IP65 quando montato a pannello. Questo impedisce l'ingresso di acqua e polvere in applicazioni come chioschi esterni, parcheggi o armadi industriali se l'installazione è corretta.

Tocco e funzionamento
Supporto per touch resistivo opzionale o vetro di protezione senza touch. Opzioni di superficie per adeguare l'interfaccia operatore alle esigenze dell'installazione.

Interfacce e integrazione

• Video: DP1.4a (DP++), HDMI2.0b opzionale, fino a 4096×2160@60Hz
• Storage/espansione: M.2 2280 NVMe, M.2 2230 E‑Key per Wi‑Fi; 2× SATA III 2.5" opzionali (RAID)
• I/O: 4× USB3.2 Gen2, 1× RS232/422/485 (default RS232) + 1× RS232, Mic in, Line out

Aree di applicazione
Adatto per controllo macchine, HMI di fabbrica, chioschi esterni, parcheggi, stazioni di servizio, piscine e altre installazioni che richiedono protezione frontale da acqua, polvere e umidità se integrato in un involucro adeguato.

Specifiche tecniche

• Modello: W22IAD7T-IPA3
• Display: 21,5" 1920×1080, 250 nits, contrasto 3000:1, angoli 89/89/89/89
• CPU es. : i3-12100TE (default); opzioni i5/i7/i9 TE/T e varianti 14ª gen
• Chipset: Intel® R680E
• Memoria: 2× non‑ECC SO‑DIMM DDR5 4800MHz, fino a 64 GB
• Storage: 128GB SSD default; opzioni fino a 4TB NVMe; 2× SATA III 2.5" opzionali (RAID)
• Rete: 2× 2.5Gb LAN Intel®
• Sicurezza: TPM 2.0
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04
• Alimentazione: 12V DC (Din4), adattatore 12V 220W (esempio)
• Dimensioni: 534×349×90 mm; ritaglio: 508×302 mm; peso: 7.2 kg
• Montaggio: panel mount (default); VESA opzionale
• Scocca: metallo; raffreddamento: ventola
• Operativo: 0°C–50°C; immagazzinamento: -10°C–60°C; umidità: 10%–90% RH non condensante
• Frontal rating: IP65; Certificazioni: CE, FCC
