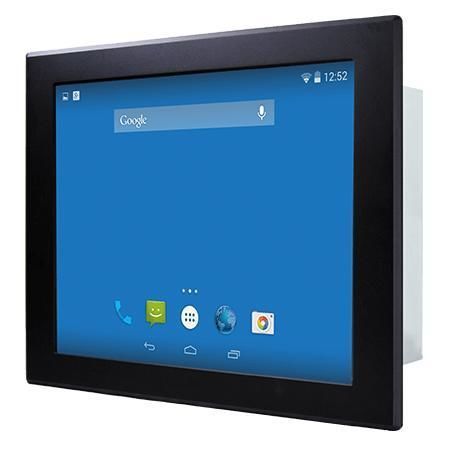

Panel PC con touch screen resistivo R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Panoramica
Il Winmate R19FA3S-IPM1 è un Panel PC frontale da 19 pollici basato su piattaforma NXP i.MX6, progettato per controllo macchine, automazione industriale e HMI operatore. Il design fanless e la protezione frontale IP65 lo rendono idoneo ad ambienti umidi e polverosi dove è richiesta disponibilità a lungo termine.

Caratteristiche principali

• 19 pollici 1280 x 1024 TFT LCD con touch resistivo (vetro protettivo opzionale)
• Processore NXP i.MX6 Dual Core 1.0 GHz (Quad Core opzionale)
• Protezione frontale IP65 contro acqua e polvere
• LPDDR3 onboard 1 GB (opzionale 2 GB)
• eMMC onboard 16 GB (opzionale 32 GB)
• Connettività: USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (opzionale), LAN con PoE
• Funzionamento senza ventola e consumo molto basso

Design frontale impermeabile IP65
La classificazione frontale IP65 protegge da spruzzi e penetrazione di polvere mantenendo una cornice sottile. Adatto per automazione di impianti, chioschi esterni e altre applicazioni esposte a umidità o particelle.

Operazioni intuitive con touchscreen
Opzioni di superficie flessibili: pannello touch resistivo per l'interazione dell'operatore o vetro protettivo quando il touch non è richiesto, permettendo integrazione in diverse configurazioni HMI.

Uscite video e integrazione
Supporta interfacce video comuni (Micro HDMI opzionale e compatibilità VGA) per un'integrazione semplice con schede embedded e sistemi industriali.

Installazione facilitata
Un O-ring sul retro della cornice frontale assicura la tenuta tra il pannello e il fissaggio cliente per prevenire infiltrazioni. Supporta montaggio a pannello e montaggio VESA per installazioni in armadi o chioschi.

Adatto per chioschi esterni
Quando correttamente incassato e montato, la protezione frontale IP65 consente al panel di resistere a condizioni esterne come acqua, umidità, luce solare e particelle in sospensione, rendendolo idoneo per parcheggi, stazioni di servizio e chioschi vicino a piscine.

Certificazioni
CE, FCC

Specifiche tecniche

• Modello: R19FA3S-IPM1
• Processore: NXP i.MX6 Dual Core 1.0 GHz (Quad Core opzionale)
• Memoria: 1 GB LPDDR3 (default), 2 GB opzionale
• Storage: eMMC onboard 16 GB (default), 32 GB opzionale
• OS (opzionali): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT: opzionale tramite modulo mPCIe
• Display: 19.0 pollici; Risoluzione: 1280 x 1024; Luminosità: 250 nits; Contrasto: 1000:1; Angoli di visione: 85/85/80/80
• Touch/Vetro: touch resistivo (opzionale) o vetro protettivo (opzionale)
• Dimensioni meccaniche: 474 x 384 x 71.4 mm; Cut out: 431 x 341 mm; Area attiva: 376.32 x 301.06 mm
• Peso: 6.9 kg
• Montaggio: Panel mount; VESA Mount
• Chassis: metal housing; Raffreddamento: fanless
• Umidità operativa: 10% a 90% RH non condensante
• Temperatura operativa: 0°C a 50°C; Temperatura di stoccaggio: -10°C a 60°C
• Grado IP: Front IP65
• IO Ports: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (default RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (opzionale), 2 x Speaker, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Alimentazione: 1 x 12V DC, terminal block 2 pin; Adapter: 12V 50W (accessorio)
• Accessori: alimentatore 100~240V AC→12V DC, cavo di alimentazione, viti VESA, clip di montaggio
• PoE: PD conforme IEEE 802.3at (fino a 25 W)
