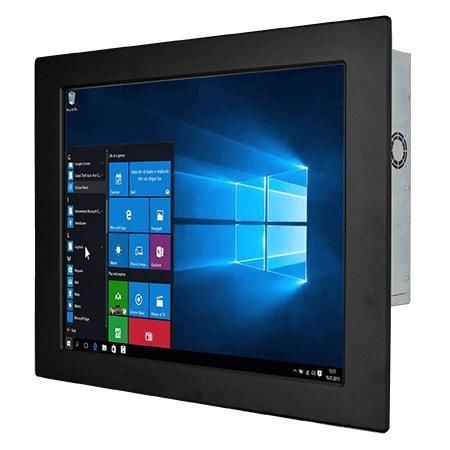

Panel PC con touch screen resistivo R19IAD7T-IPA1

touch screendi LCD19"

Panoramica
Winmate R19IAD7T-IPA1 è un Panel PC frontale IP65 da 19 pollici progettato per il controllo macchina, l'automazione di fabbrica e le HMI operatore. Supporta processori Intel® Core™ di 12a/14a generazione (Alder Lake / Raptor Lake T-series) e offre protezione frontale IP65 insieme a numerose opzioni di I/O e espansione per l'integrazione industriale.

Caratteristiche principali

• Display 19.0" 1280 x 1024, 400 nits, contrasto 1000:1
• Opzioni CPU Intel® Core™ i3/i5/i7/i9 T-series (12a/14a Gen)
• 2 x SO-DIMM DDR5 4800MHz, fino a 64GB (32GB per slot)
• Ethernet duale integrato 2.5 Gigabit (controller Intel®)
• Multi-display: DP1.4a (DP++), HDMI 2.0b opzionale
• Molteplici I/O: 4 x USB 3.2 Gen2, porte seriali (configurabili RS232/422/485)
• Frontale con protezione IP65, alimentazione 12V DC

Design frontale IP65
La cornice frontale è sigillata con un O-ring in gomma sul retro per prevenire l'ingresso di acqua e polvere quando installata in chassis cliente. Il design è pensato per ambienti umidi e polverosi ed è idoneo per chioschi esterni o installazioni simili se montato correttamente.

Touchscreen e opzioni display
Opzioni di superficie: touch resistivo (opzionale) o vetro di protezione senza funzione touch. Caratteristiche display: 19.0 pollici, risoluzione 1280 x 1024, 400 nits, contrasto 1000:1, angoli di visione 85/85/80/80, area attiva 376.32 x 301.06 mm.

I/O ed espandibilità
I/O e opzioni di espansione standard includono 4 x USB 3.2 Gen2 Tipo-A, porte seriali (1 x RS232/422/485 configurabile + 1 x RS232), doppia LAN 2.5 Giga, DP1.4a e HDMI 2.0b opzionale, audio line-out e mic-in, e slot M.2 per NVMe SSD e modulo Wi‑Fi.

Meccanica e installazione
Chassis metallico compatto per montaggio a pannello. Dimensioni 474 x 384 x 87 mm; foro di incasso 431 x 341 mm; peso circa 6,9 kg. Montaggio a pannello standard; montaggio VESA opzionale. Raffreddamento con ventola.

Prestazioni ambientali
Umidità operativa 10%–90% RH non condensante. Temperatura operativa 0°C–50°C. Temperatura di stoccaggio -10°C–60°C. Fronte IP65.

Certificazioni
CE, FCC.

Specifiche tecniche

• Display: 19.0"; Risoluzione 1280 x 1024; Luminosità 400 nits; Contrasto 1000:1; Angoli 85/85/80/80; Area attiva 376.32 x 301.06 mm
• Touch / Vetro: Touch resistivo (opzionale); Vetro di protezione senza touch (opzionale)
• Processori: Intel® Core™ i3-12100TE (default) / i5-12500TE / i7-12700TE / i9-12900TE e opzioni T più recenti (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, fino a 64GB (32GB per DIMM)
• Storage: 128GB SSD default; opzioni 256GB/512GB/1TB/2TB/4TB; 2 x SATA III per 2.5" fino a 2TB (RAID opzionale)
• Ethernet: 2 x Intel® 2.5GbE (RJ45)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64-bit (opzionale); Windows 11 Pro 64-bit (opzionale); Linux Ubuntu 22.04 (opzionale, Wake on Touch non supportato)
• WLAN/BT: Opzionale (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Video: 1 x DP1.4a (DP++), fino a 4096x2160@60Hz; 1 x HDMI 2.0b opzionale, fino a 4096x2160@60Hz
• Audio: Mic in, Line out
• Espansione: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentazione: 1 x 12V DC Din4; Adattatore 12V 220W a seconda della configurazione
• Controlli: 1 x Power, 1 x Reset
• Accessori: Alimentatore 100~240V AC→DC; cavo di alimentazione; viti VESA; clip di montaggio
• Meccanica: 474 x 384 x 87 mm; Foro 431 x 341 mm; Peso 6.9 kg; Chassis metallico; Raffreddamento a ventola
• Ambientale: Umidità 10%–90% RH non condensante; Operativo 0°C–50°C; Stoccaggio -10°C–60°C; Front IP65
• Certificazioni: CE, FCC
