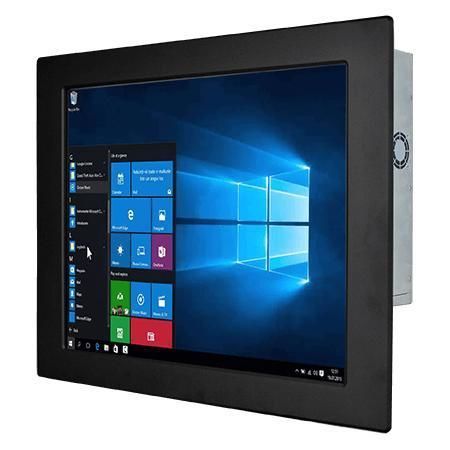

Panel PC con touch screen resistivo R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

Panoramica
Winmate R17IF7T-IPM1 è un PC panel frontale IP65 da 17" progettato per il controllo macchine, l'automazione industriale e le interfacce HMI operatore. Integra processori Intel® 9th Gen. Core™ i3/i5/i7, opzioni di storage flessibili, numerose porte I/O e una cornice frontale IP65 per l'uso in ambienti umidi o polverosi. Destinato a installazioni industriali a lungo ciclo di vita.

Caratteristiche principali

• Schermo 17", risoluzione 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Storage flessibile: bay 2.5" HDD + socket SSD, opzione M.2 NVMe
• Molteplici I/O: 2 porte seriali, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• Ingresso alimentazione 12 V DC con connettore Din4 bloccabile
• DisplayPort fino a 4096 x 2304 @60 Hz; HDMI opzionale fino a 4096 x 2304 @24 Hz

Design frontale impermeabile IP65
La cornice frontale è classificata IP65 per resistenza a acqua e polvere. Costruzione a cornice ridotta con O-ring posteriore per mantenere la tenuta quando montato su pannelli o in armadi.

Operazioni intuitive con il touchscreen
Disponibile con touchscreen resistivo o vetro di protezione (no-touch) in base alle esigenze applicative; le opzioni di superficie consentono di scegliere in funzione dell'ambiente operativo e della manutenzione.

Uscite video doppie e interfacce di segnale
Supporta DP (predefinito), HDMI opzionale e interfacce compatibili VGA per configurazioni a singolo o doppio display e integrazione con schede embedded e controller.

Installazione semplificata
O-ring in gomma sul retro della cornice frontale per sigillare contro gli ancoraggi del cliente e impedire l'ingresso di acqua/polvere. Progettato per montaggio a pannello (predefinito) con opzione VESA per integrazione flessibile.

Adatto per chioschi esterni
Se correttamente inserito in un involucro e installato, la classificazione frontale IP65 supporta applicazioni kiosk e terminali esterni (parcheggi, stazioni di servizio, piscine, chioschi interattivi) che richiedono protezione frontale contro acqua e particelle.

Specifiche tecniche

• Dimensione display: 17.0 inches
• Risoluzione: 1280 x 1024
• Touch / Vetro: Resistive Touch Screen (opzionale); Protection Glass senza touch (opzionale)
• Luminosità pannello: 350 nits
• Contrasto: 1000:1
• Angoli di visuale: 85/85/80/80
• Area attiva: 337.920 x 270.336 mm
• Processore (opzioni): Intel® Core™ i7-9700TE (Default); i5-9500TE; i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, fino a 64GB (32GB per DIMM)
• Storage: 128GB SSD (Default); opzioni 256GB / 512GB / 1TB / 2TB; 2 x SATA III per 2.5" SSD/HDD (RAID 0/1 opzionale); 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicurezza: TPM 2.0
• OS (opzionale): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu
• WLAN / BT: opzionale (slot M.2 Wi‑Fi)
• Dimensioni meccaniche: 440 x 360 x 81 mm
• Cut out: 394 x 314 mm
• Peso: 5.9 kg
• Mounting: Panel mount (Default); VESA mount (Optional)
• Chassis: metal housing
• Raffreddamento: Fan design (raffreddamento attivo)
• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• IP Rating: Front IP65
• Certificazioni: CE, FCC
• I/O: 4 x USB 3.2 Gen1 Type-A; Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x Giga RJ45
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (Optional)
• Audio: 1 x Mic In; 1 x Line Out; 2 x Speaker
• Espansione: 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 3.0 x16 (opzionale)
• Indicatori e comandi: LED power; LED storage; manopola regolazione luminosità; power button; reset button
• Alimentazione: 1 x 12V DC Din4 pin connector (lockable); adattatore esempio 12V 120W
• Accessori: adattatore AC 100~240V a DC, cavo di alimentazione, viti VESA, clip di montaggio, manuale
