Analizzatore da laboratorio UHV-103Aper testantifurtobenchtop
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Uso previsto
- da laboratorio, per test
- Misurando
- antifurto
- Configurazione
- benchtop, portatile
- Modo di utilizzo
- automatico
- Altre caratteristiche
- digitale, di calibrazione, di comando
Descrizione
Panoramica
Funzionalità principali
Caratteristiche / Specifiche tecniche

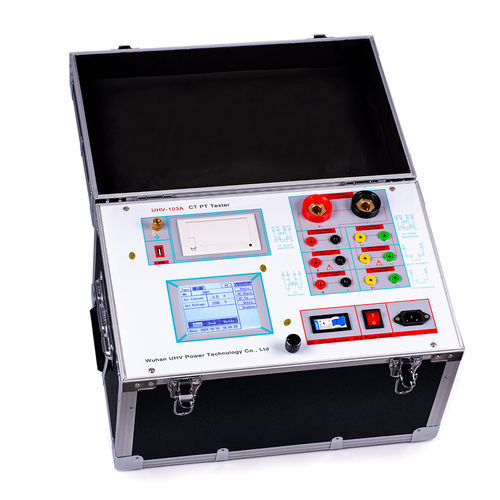

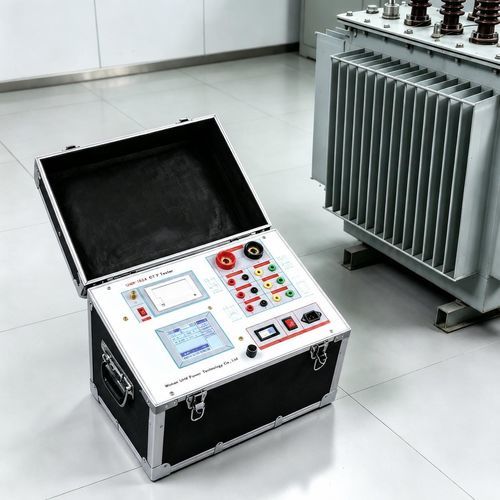

- Il UHV-103A è uno strumento portatile per la verifica automatica dei trasformatori di corrente (CT) e dei trasformatori di tensione (PT) a fini protettivi e metrologici, adatto per laboratorio e prove in campo.
- Fornisce caratteristica di eccitazione, rapporto di trasformazione, polarità, smagnetizzazione, curve di errore al 5% e 10%, controllo del circuito secondario, prova di tenuta AC a frequenza di rete e misura del carico secondario.
- Dotato di display LCD grafico di ampio formato, stampante micro-rapida integrata e esportazione dati via USB per stampa in loco e generazione di report su PC.
Funzionalità principali
- Operatività autonoma: completa tutte le prove senza apparecchiature ausiliarie; supporta test su boccole (bushing) e prove di polarità specifiche per trasformatore.
- Determinazione automatica del punto di flesso di eccitazione CT/PT e generazione automatica delle curve di errore 5% e 10%.
- Conforme a GB1207, GB1208 e normative correlate.
- Memoria per 3000 set di dati conservati dopo interruzione di alimentazione; supporto export su chiavetta USB; dati leggibili su PC standard e utilizzabili per report Word.
- Stampante micro-rapida integrata e prompt intelligenti sul display per uso efficiente in campo.
Caratteristiche / Specifiche tecniche
- Alimentazione: AC 220 V ±10%, 50 Hz.
- Uscita dispositivo: 0–1200 V, 5 kVA; corrente massima impostabile 20 A.
- Uscita corrente elevata: 0–600 A.
- Precisione misura eccitazione: ≤ 0,5 % (0,2 % × lettura + 0,3 % × campo).
- Intervallo resistenza avvolgimento secondario: 0,1–300 Ω; precisione: ≤ 1,0 % (0,4 % × lettura + 0,6 % × campo).
- Intervallo carico reale secondario: 5–500 VA; precisione: ≤ 0,5 % (0,2 % × lettura + 0,3 % × campo) ± 0,1 VA.
- Misura fase (differenza angolare): 1–99,9 min; risoluzione: 0,1 min.
- Intervallo rapporto di trasformazione CT: ≤ 25 000 A/5 A (5 000 A/1 A); precisione: ≤ 0,5 % (0,2 % × lettura + 0,3 % × campo).
- Voce addizionale elencata: intervallo ≤ 500 kV; precisione: ≤ 0,5 % (0,2 % × lettura + 0,3 % × campo).
- Temperatura di esercizio: -10 °C a 40 °C; umidità di lavoro: ≤ 90 %.
- Dimensioni (L × P × A): 410 mm × 260 mm × 340 mm; peso unità: 25 kg.
