Tester antifurto UHV-107A

di polaritàad uso industrialeportatile

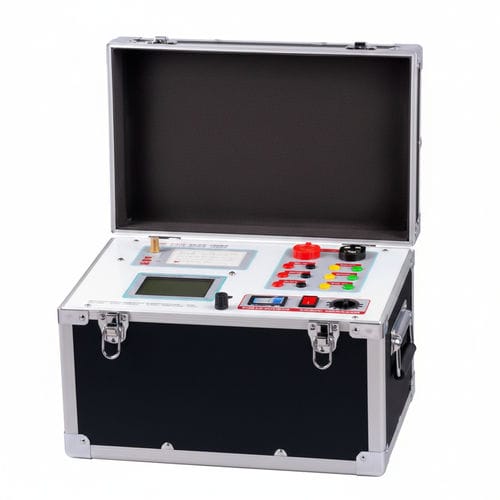

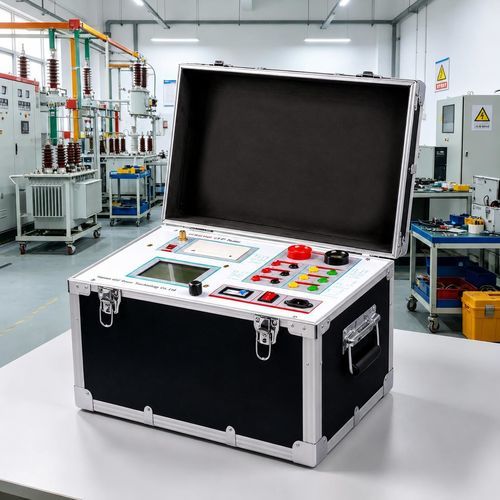

L'UHV-107A CT/PT Volt-ampere Analyzer è uno strumento portatile da campo per test automatizzati e completi di trasformatori di corrente (CT) e trasformatori di potenziale (PT) di classe protezione (P-class) e di misura. Integra la misura della curva di eccitazione con rilevamento automatico del knee-point, generazione di curve di errore 5%/10%, verifica del rapporto e della polarità, test del carico secondario, stampa e esportazione dati.

Vantaggi principali

• Conformità alle norme: certificato GB 20840.3-2013 e IEC 60044.
• Soluzione all-in-one per il campo: design portatile ≤22 kg senza attrezzature esterne.
• Report on-site: stampa termica istantanea (~8 s) e esportazione USB per report Word/PDF.
• Automazione ad alta precisione: calcolo automatico del knee-point assistito da IA con ripetibilità ≤0,5% e mappatura dinamica degli errori per curve composite 5%/10%.
• Archiviazione robusta: >3.200 record di test su memoria flash militare con backup a supercondensatore; funzionamento verificato da −25°C a 55°C.
• Comissionamento rapido: interfaccia grafica intuitiva e flusso guidato che permette il commissioning dei CT in meno di 15 minuti.

Funzioni principali

• Misura della curva di eccitazione con rilevamento automatico del knee-point.
• Generazione automatica delle curve di errore 5% e 10% (mappatura di precisione composita).
• Verifica del rapporto CT/PT e controllo della polarità.
• Test del carico secondario (carico reale) e misura della resistenza dell'avvolgimento secondario senza strumenti esterni.
• Uscite integrate ad alta tensione e alta corrente per test fino ai limiti del dispositivo; stampante termica integrata ed esportazione USB.

Specifiche tecniche

• Alimentazione di lavoro: AC 220V ±10%, 50Hz.
• Uscita dispositivo: 0 ~ 2500 V, 5 kVA (valore di impostazione massimo 20 A).
• Uscita alta corrente: 0 ~ 600 A.
• Precisione di eccitazione: ≤0,5% (0,2% * lettura + 0,3% * intervallo).
• Misura della resistenza dell'avvolgimento secondario — Gamma: 0,1 ~ 300 Ω; Precisione: ≤1,0% (0,4% * lettura + 0,6% * intervallo).
• Misura del carico reale secondario — Gamma: 5 ~ 500 VA; Precisione: ≤0,5% (0,2% * lettura + 0,3% * intervallo) ± 0,1 VA.
• Misura di fase (differenza angolare) — Precisione: ±4 min; Risoluzione: 0,1 min.
• Precisione di contrasto: 0,05%.
• Misura del rapporto CT — Gamma: ≤25000 A/5 A (5000 A/1 A); Precisione: ≤0,5% (0,2% * lettura + 0,3% * intervallo).
• Misura del rapporto PT — Gamma: ≤500 kV; Precisione: ≤0,5% (0,2% * lettura + 0,3% * intervallo).
• Ambiente di lavoro — Temperatura: −10°C a 40°C; Umidità: ≤90%; Altitudine: ≤1000 m.
• Dimensioni: 410 mm × 260 mm × 340 mm.
• Peso: ≤22 kg.
