Tester di isolamento UHV-107

di tensionead alta tensionedi polarità

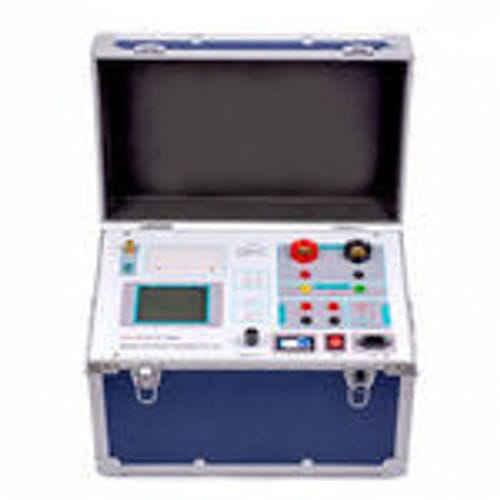

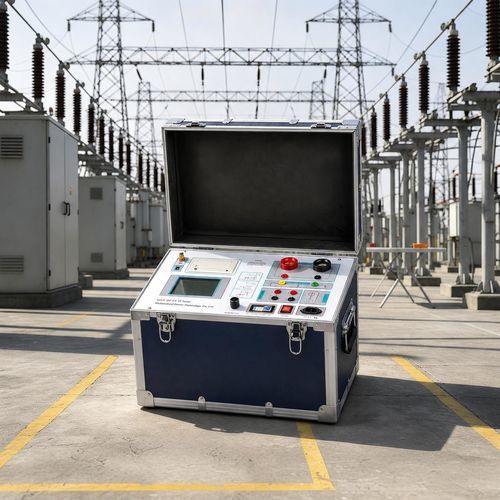

L'UHV-107 è un tester delle caratteristiche volt-ampere progettato per i test automatici di trasformatori di corrente (CT) e trasformatori di tensione (PT) di classe protezione e misura, adatto sia per laboratorio che per interventi in campo.

Caratteristiche principali

• Funzione tutto-in-uno: esegue curve di eccitazione, misura del rapporto, controllo della polarità, smagnetizzazione, curve di errore 5%/10%, carico secondario e prove di tenuta in CA senza apparecchiature esterne.
• Analisi automatizzata: rilevamento automatico del knee-point di eccitazione e generazione automatica delle curve di errore 5%/10%.
• Interfaccia intuitiva: controller intelligente con ampio display LCD grafico per un'operatività semplificata.
• Report in sito: stampante micro-termica integrata per risultati immediati.
• Gestione avanzata dei dati: memorizza fino a 3.000 set di test con mantenimento su batteria ed esportazione USB per generare report Word su PC standard.
• Design ottimizzato per il campo: struttura compatta e portatile per agevolare i test in loco.

Specifiche tecniche

• Alimentazione: AC 220V ±10%, 50Hz
• Uscita dispositivo (tensione/corrente): 0 ~ 2500 V (valore di picco, fino a 20 A). Nota: 0–5 A = valore reale; >5 A fino a 20 A = valore calcolato.
• Uscita alta corrente: 0 ~ 600 A
• Precisione misura di eccitazione: ≤ 1.0% (0.5% × lettura + 0.5% × intervallo)
• Campo misura rapporto CT: ≤ 3000 A/1 A (equivalente 15000 A/5 A)
• Precisione rapporto CT: ≤ 0.5%
• Campo misura rapporto PT: ≤ 500 kV
• Precisione rapporto PT: ≤ 0.5%
• Ambiente di lavoro — Temperatura: -10 ℃ a 40 ℃; Umidità: ≤ 90%; Altitudine: ≤ 1000 m
• Dimensioni: 410 mm × 260 mm × 340 mm
• Peso: ≤ 25 kg
