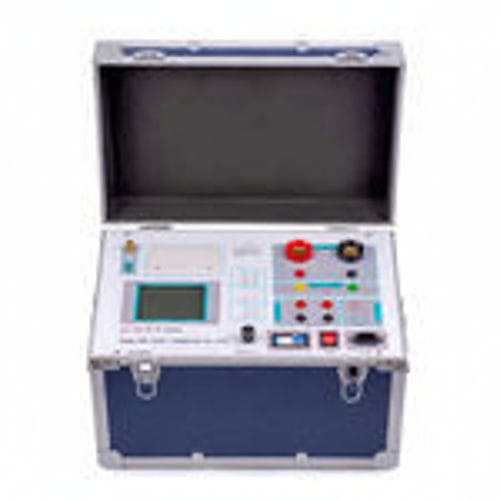

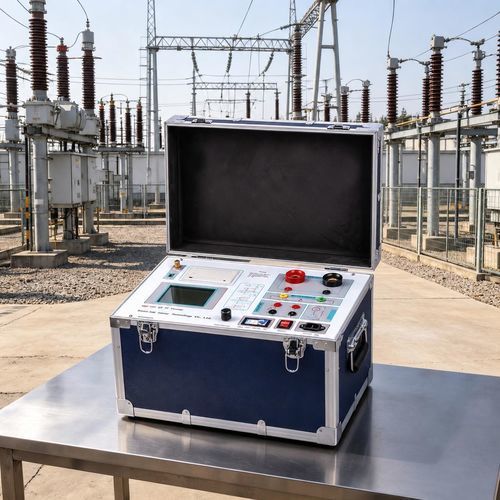

Analizzatore per rete elettrica UHV-103da laboratorioper testdi tensione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Uso previsto
- da laboratorio, per rete elettrica, per test
- Misurando
- di tensione
- Configurazione
- portatile
- Modo di utilizzo
- automatico
- Altre caratteristiche
- con registratore di dati, di acquisizione dati, con stampante integrata
Descrizione
Panoramica
Caratteristiche principali
Specifiche tecniche
Dati e report
Applicazioni
- Tester automatico per trasformatori di corrente (CT) e trasformatori di tensione/potenziale (PT) di protezione e metrologici fino a 35 kV, adatto per prove in laboratorio e in campo.
- Progettazione in un unico dispositivo che integra eccitazione, misurazione, stampa e archiviazione dati per controlli in loco.
Caratteristiche principali
- Supporta test su CT e PT (protezione e metrologia).
- Conforme a GB 20840.3-2013, GB 20840.2-2014 e norme correlate.
- Tutte le prove possono essere eseguite senza apparecchiature ausiliarie esterne.
- Stampante micro‑veloce integrata per la stampa diretta dei risultati in loco.
- Controller intelligente e utilizzo semplice.
- Ampio display LCD con interfaccia grafica.
- Determinazione automatica del punto di inflessione di eccitazione CT/PT secondo le norme.
- Generazione automatica delle curve di errore al 5% e al 10%.
- Memoria interna per 3000 set di dati di prova conservati dopo lo spegnimento.
- Supporto trasferimento dati tramite U-disk; dati leggibili su PC standard ed esportabili in report WORD.
Specifiche tecniche
- Modello: UHV-103.
- Alimentazione di esercizio: AC 220 V ±20 V, 50–60 Hz.
- Forma d'onda di uscita dell'apparecchiatura: onda sinusoidale.
- Tensione di uscita di eccitazione (unità singola): 0–1000 V.
- Corrente di uscita di eccitazione (regolabile): 0–20 A.
- Corrente di uscita per test rapporto di trasformazione: 0–600 A.
- Campo di misura rapporto CT: 5 ～ 25 000 A / 5 A (supporta 5000 A / 1 A).
- Campo di misura PT (T): 1 ～ 500 kV.
- Errore / Precisione: ≤ 0,5 % (0,2 % * Lettura + 0,3 % * Campo).
- Temperatura di esercizio: -10 ℃ ～ +40 ℃.
- Umidità relativa: < 90 % RH.
- Altitudine: ≤ 1000 m.
- Dimensioni complessive (L × P × A): 450 × 280 × 260 mm.
- Peso: ≤ 30 kg.
Dati e report
- Memoria interna fino a 3000 record di prova con conservazione dopo lo spegnimento.
- Trasferimento dati tramite U-disk per lettura su PC.
- Dati compatibili con PC standard; generazione report WORD supportata.
- Stampante micro‑veloce integrata per report immediati in loco.
Applicazioni
- Prove in laboratorio e in campo per CT e PT di protezione e metrologici (≤35 kV).
- Design portatile e funzioni integrate per verifiche e manutenzione in sito efficienti.
