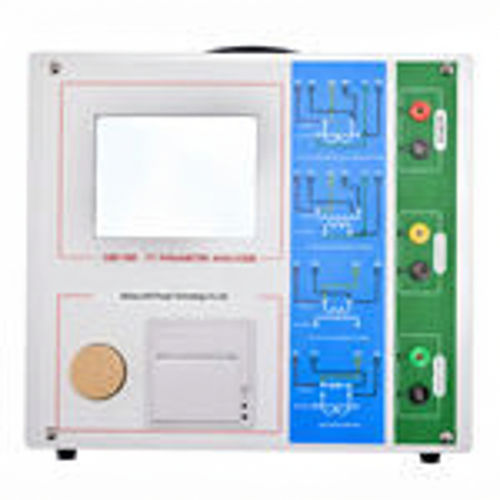

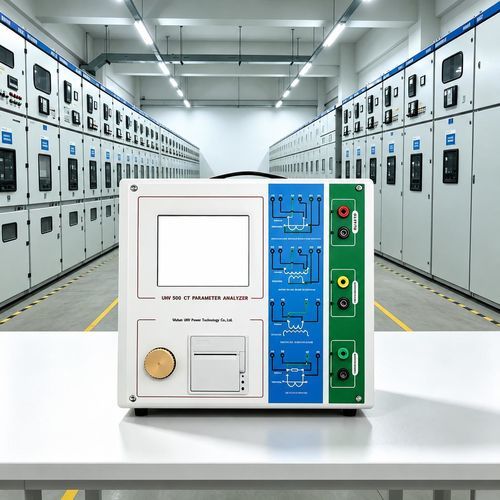

Analizzatore per rete elettrica UHV-300 CT PT

per reteindustrialeresistenza elettrica

L'analizzatore di caratteristiche volt-ampere UHV-300 CT PT è uno strumento di prova professionale per trasformatori di corrente (CT) e di potenziale (PT) nel settore elettrico, basato su piattaforme DSP e ARM ad alte prestazioni e processi di produzione avanzati. È progettato per misurare le caratteristiche di eccitazione (volt-ampere), rapporto, polarità, resistenza dell'avvolgimento secondario, carico secondario, errore di rapporto e errore angolare di fase, con analisi automatizzate dei parametri CT/PT.

Caratteristiche principali

• Test completi per tipi di CT (protezione, misura, TP): caratteristiche di eccitazione, rapporto, polarità, resistenza avvolgimento secondario, carico secondario, errore di rapporto ed errore angolare di fase; applicabile anche a test di eccitazione PT.
• Calcolo e visualizzazione automatici dei parametri CT/PT: tensione/corrente di ginocchio, curva di errore al 10% (5%), fattore limite di precisione (ALF), fattore di sicurezza dello strumento (FS), costante di tempo secondaria (Ts), coefficiente di remanenza (Kr) e identificazione degli induttori saturi/non saturi.
• Conforme alle norme IEC60044-1 e IEC60044-6 per CT/PT.
• Basato su teoria avanzata di prova a bassa frequenza, capacità di testare il punto di ginocchio del CT fino a 30 kV (a seconda della configurazione).
• Memoria dati: memoria non volatile fino a 2000 record di prova; esportazione via USB/U-disk al PC; software di analisi per generare report Word.
• Operazione semplice: test CT comuni (resistenza, eccitazione, rapporto, polarità) eseguibili con un solo pulsante; cablaggio uniforme per la maggior parte dei test.
• Design portatile: peso dello strumento ≤ 9 kg per impiego in campo.

Nomi alternativi

• Tester CT/PT
• Tester volt-ampere CT
• Tester caratteristiche CT
• Analizzatore CT

Caratteristiche / specifiche tecniche

• Scopo del test: CT di protezione
• Uscita: 0–180 Vrms, 12 Arms, 36 A (picco)
• Precisione misura tensione: ±0,2 %
• Misura rapporto CT — Intervallo: 1–30000; Precisione: ±0,2 %
• Misura rapporto PT — Intervallo: 1–10000; Precisione: ±0,2 %
• Misura fase — Risoluzione: 0,5 min; Precisione: ±5 min
• Misura resistenza avvolgimento secondario — Intervallo: 0–300 Ω; Precisione: 2 % ± 2 mΩ
• Misura carico AC — Intervallo: 0–300 VA; Precisione: 2 % ± 0,2 VA
• Alimentazione ingresso: AC 220 V ±10 %, 50 Hz
• Ambiente operativo: Temperatura -10 ℃ a 50 ℃, umidità ≤ 90 %
• Dimensioni e peso: 340 × 300 × 150 mm; peso ≤ 9 kg
