Introduzione del prodotto

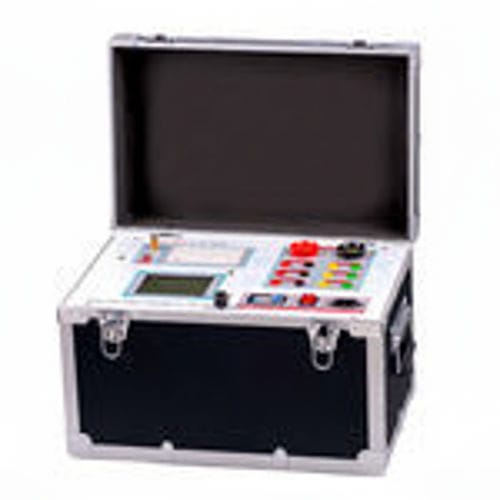

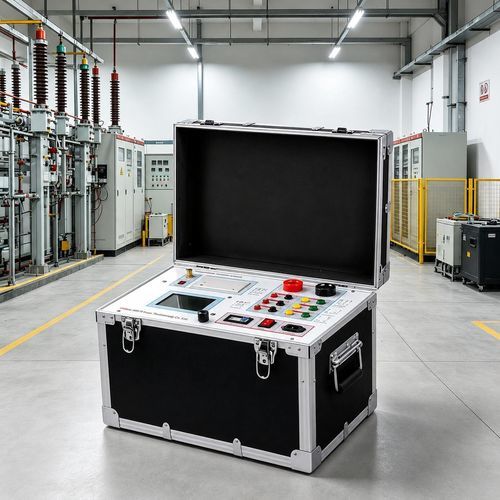

Il UHV-109A è uno strumento portatile e autonomo progettato per la verifica e la misura automatica dei trasformatori di corrente (CT) e di tensione (PT) in laboratorio e in campo. Integra la rilevazione automatica del punto di inflessione, report conformi alle norme e ampia memoria locale, consentendo verifiche precise ed esportazione di rapporti Word via USB con un clic, riducendo i tempi di messa in servizio.

Caratteristiche del prodotto

• Supporta il rilevamento CT e PT e la misura del rapporto di trasformazione
• Conforme a GB 20840.3-2013 e GB 20840.2-2014 (riferimenti IEC)
• Funzionamento standalone — non richiede apparecchiature esterne
• Stampante termica integrata per report istantanei in sito
• Controller intelligente e intuitivo con ampio display LCD grafico
• Rilevazione/calcolo automatico del punto di eccitazione (punto di inflessione) CT/PT
• Generazione automatica di curve d'errore al 5% e 10%
• Memorizza oltre 3000 record di prova con protezione dati in caso di interruzione di alimentazione
• Trasferimento dati via USB e generazione di report Word compatibili PC con un clic
• Design portatile (peso ≤ 22 kg) ottimizzato per test in campo

Specifiche tecniche

• Alimentazione: AC 220V ±10%, 50Hz
• Uscita dispositivo: 0 ~ 2500 Vrms, 5 kVA (valore massimo impostabile 20 A)
• Uscita corrente elevata: 0 ~ 1000 A
• Precisione eccitazione: ≤ 0.5% (0.2% * lettura + 0.3% * campo)
• Misura resistenza avvolgimento secondario:
  • Intervallo: 0.1 ~ 300 Ω
  • Precisione: ≤ 0.5% (0.2% * lettura + 0.3% * campo)
• Misura carico secondario reale:
  • Intervallo: 5 ~ 500 VA
  • Precisione: ≤ 0.5% (0.2% * lettura + 0.3% * campo) ± 0.1 VA
• Misura fase (differenza angolare):
  • Precisione: 4 min
  • Risoluzione: 0.1 min
• Precisione errore di rapporto: 0.05%
• Misura CT turns ratio:
  • Intervallo: ≤ 25000 A/5 A (5000 A/1 A)
  • Precisione: ≤ 0.5%
• Misura PT turns ratio:
  • Intervallo: ≤ 500 kV
  • Precisione: ≤ 0.5%
• Condizioni di lavoro: Temperatura −10°C ~ 40°C; Umidità ≤ 90%; Altitudine ≤ 1000 m
• Dimensioni: 410 mm × 260 mm × 340 mm
• Peso: ≤ 22 kg
