Tester di campo magnetico UHV-105

ad alta tensionedi impulsi di correnteper trasformatore

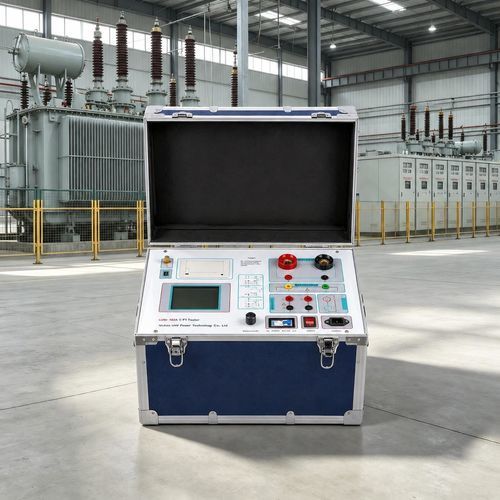

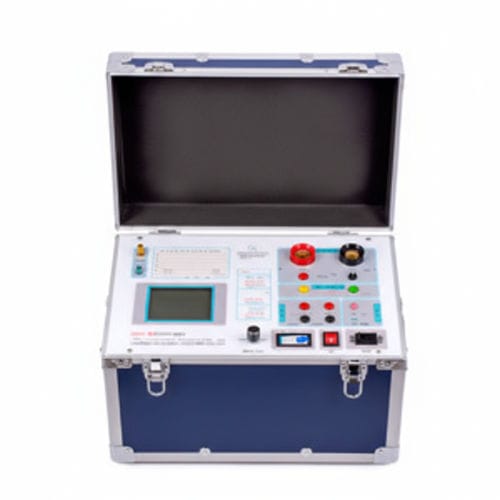

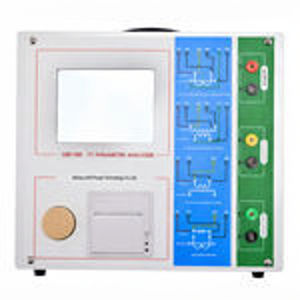

Il testeur UHV-105 CT PT è uno strumento portatile per verifiche in campo su trasformatori di corrente (CT) e trasformatori di potenziale/tensione (PT) di classe P, progettato per eseguire l'intero set di prove di verifica con registrazione e stampa dati integrata. È dotato di display LCD, stampante mini integrata per stampa in loco, esportazione dati via USB e funzionamento semplice.

Caratteristiche e vantaggi

• Conformità agli standard: rispetta GB 20840.3-2013 e GB 20840.2-2014 per la verifica professionale CT/PT.
• Soluzione di prova completa: esegue autonomamente tutte le prove elencate senza apparecchiature esterne.
• Stampa in loco: stampante micro ad alta velocità integrata per copie cartacee immediate.
• Controllo intuitivo: controller intelligente con interfaccia grafica per un uso agevole.
• Display chiaro: ampio LCD per visualizzare dati e risultati grafici.
• Calcoli automatici: determinazione automatica del knee point di eccitazione secondo le norme.
• Generazione curve di errore: tracciamento automatico delle curve di errore 5% e 10% per analisi di conformità.
• Conservazione dati: memorizza fino a 3.000 registrazioni di prova con protezione in caso di perdita di alimentazione.
• Esportazione dati: interfaccia USB per dump dei dati e generazione di report (Word).
• Design per il campo: formato compatto ottimizzato per operazioni mobili; peso nominale ≤ 30 kg.
• Protezioni: molteplici protezioni per apparecchio e operatore.

Tabella delle funzioni (CT / PT)

• CT (Trasformatore di corrente):
  • Curva di magnetizzazione (caratteristica di eccitazione)
  • Prova del rapporto di trasformazione
  • Controllo di polarità
  • Generazione delle curve di errore al 5% e 10%
  • Iniezione di corrente
  • Smagnetizzazione (degauss)
  • Prova di resistenza alla frequenza di rete (AC)
  • Calcolo automatico del valore del knee point
• PT (Trasformatore di potenziale / tensione):
  • Prova della caratteristica di eccitazione
  • Prova del rapporto di trasformazione
  • Controllo di polarità
  • Prova di resistenza alla frequenza di rete
  • Smagnetizzazione (degauss)
  • Calcolo del valore del knee point

Caratteristiche / specifiche tecniche

• Alimentazione operativa: AC 220V ±20V, 50–60Hz
• Forma d'onda in uscita: onda sinusoidale
• Tensione di uscita (caratteristica di eccitazione): 0–1200 V
• Campo di corrente di uscita per eccitazione: 0–20 A
• Corrente di uscita per prova rapporto di trasformazione: 0–1000 A
• Intervallo di misura rapporto CT: 5–25000 A/5 A (5000 A/1 A)
• Intervallo di misura rapporto PT: 1–500 kV
• Errore di misura: ≤ 0,5 % (0,2 % * lettura + 0,3 % * campo)
• Temperatura di esercizio: -10 ℃ a +40 ℃
• Umidità relativa: < 90 % HR
• Quota: ≤ 1000 m
• Dimensioni (L×W×H): 450 × 280 × 260 mm
• Peso: ≤ 30 kg
• Archiviazione dati: fino a 3.000 registrazioni con protezione contro la perdita di alimentazione
• Interfacce: stampante mini integrata; supporto per unità USB per esportazione dati e generazione report
