Analizzatore per rete elettrica UHV-105A

per testdi tensioneportatile

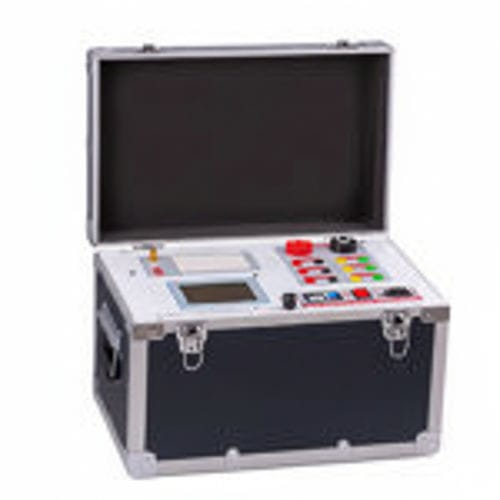

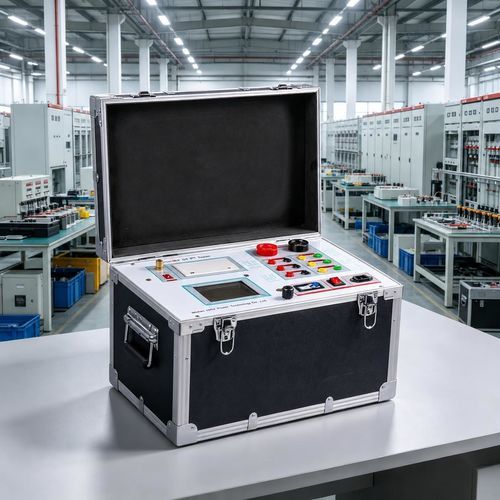

Il tester delle caratteristiche CT/PT UHV-105A è uno strumento portatile per la verifica in campo dei trasformatori di corrente (CT) e dei trasformatori di tensione (PT) di classe di protezione. Integra la misura della caratteristica di eccitazione (knee-point/saturazione), prove di rapporto e polarità, controlli di carico e isolamento, stampa locale e esportazione dati via USB per ottimizzare le attività di verifica in sito.

Caratteristiche principali

• Scocca portatile, progettata per uso in campo con ingombro compatto e facilità di movimentazione.
• Controller intelligente con display LCD integrato per controllo delle prove e visualizzazione dei risultati.
• Microstampante integrata per rapporti immediati in campo.
• Memoria non volatile con backup a batteria per fino a 3.000 set di prova.
• Esportazione USB per generazione di report (Word) e post-elaborazione su PC.

Funzioni

• Trasformatore di corrente (CT)
  • Misura della curva di magnetizzazione / caratteristica di eccitazione (determinazione del knee-point e saturazione).
  • Prova del rapporto di trasformazione (turns/ratio) e verifica di accuratezza.
  • Controllo della polarità.
  • Derivazione delle curve di errore al 5% e 10%.
  • Iniezione di corrente per prove di rapporto/accuratezza, incluso modalità FAST TEST.
  • Prova di tenuta dell'avvolgimento secondario con corrente alternata a frequenza di rete.
  • Calcolo automatico del valore del knee-point di eccitazione.
  • Prova di carico secondario reale (burden) e misura della resistenza.
• Trasformatore di tensione (PT)
  • Prova della caratteristica di eccitazione.
  • Prova del rapporto di trasformazione.
  • Verifica della polarità.
  • Prova di tenuta (frequenza di rete) dell'avvolgimento secondario.
  • Misura della resistenza e calcolo del knee-point.
  • Prova di carico secondario reale.

Specifiche tecniche

• Alimentazione operativa: AC 220 V ±20 V, 50–60 Hz.
• Forma d'onda d'uscita: sinusoidale.
• Tensione di uscita (caratteristica di eccitazione): 0–1200 V.
• Intervallo di corrente di eccitazione: 0–20 A.
• Corrente di uscita per prova di rapporto: 0–1000 A.
• Intervallo di misura del rapporto CT: 5–25000 A / 5 A (5000 A / 1 A).
• Intervallo di misura del rapporto PT: 1–500 kV.
• Intervallo di carico: 5–500 VA.
• Intervallo di misura della resistenza: 0,1–300 Ω.
• Precisione (Errore): ≤ 0,5% (0,3% × Reading + 0,2% × Range).
• Temperatura di esercizio: -10 ℃ a +40 ℃.
• Umidità relativa: < 90% RH.
• Altitudine: ≤ 1000 m.
• Dimensioni (L × W × H): 450 × 350 × 350 mm.
• Peso: ≤ 28 kg.
