Analizzatore per rete elettrica UHV-109

da laboratorioper testdi polarizzazione

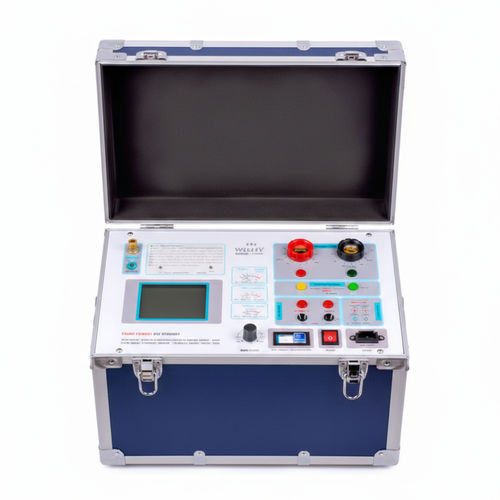

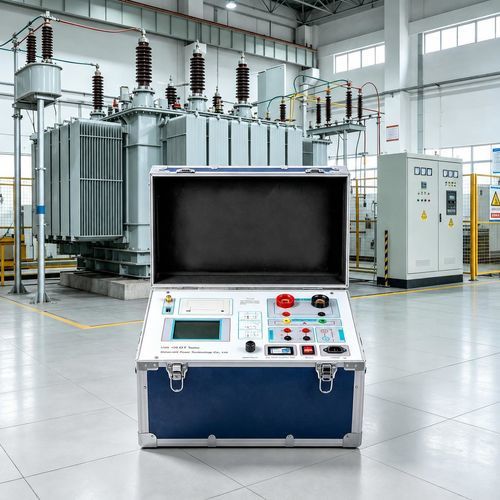

Il tester di polarità CT/PT UHV-109 è uno strumento portatile e automatico per la verifica dei trasformatori di corrente (CT) e dei trasformatori di tensione (PT) di classe protezione (P-class) e classe misura, adatto per utilizzo in laboratorio e in campo.

Caratteristiche principali

• Verifica automatica della polarità e delle caratteristiche di CT e PT (funzionamento con singola unità senza dispositivi ausiliari esterni).
• Conforme a GB 20840.3-2013, GB 20840.2-2014 e alle norme IEC/GB correlate.
• Rilevamento automatico del punto di inflessione di eccitazione (knee-point) e generazione automatica delle curve di errore al 5% e 10%.
• Stampante termica integrata per stampe immediate in loco.
• Controller intelligente e ampio display LCD grafico per un funzionamento semplice sul campo.
• Memoria interna con backup a batteria per oltre 3.000 registrazioni di prova; i dati vengono mantenuti dopo interruzione di alimentazione.
• Esportazione via USB e generazione di report Word con un clic su PC standard per documentazione e certificazione.
• Design compatto e leggero, adatto a test di laboratorio e messa in servizio in campo.

Specifiche tecniche

• Alimentazione: AC 220V ±10%, 50 Hz.
• Uscita dispositivo (tensione): 0 ~ 2500 V (limitazione di corrente regolabile, max 20 A).
• Uscita ad alta corrente: 0 ~ 1000 A.
• Precisione misura eccitazione: ≤ 0,5% (0,3% × lettura + 0,2% × campo).
• Campo misura rapporto CT: ≤ 5000 A/1 A (25.000 A/5 A); precisione rapporto CT: ≤ 0,5%.
• Campo misura rapporto PT: 5 ~ 220 kV; precisione rapporto PT: ≤ 0,5%.
• Ambiente di lavoro: temperatura −10 ℃ a 40 ℃; umidità ≤ 90%; altitudine ≤ 1000 m.
• Dimensioni (L×P×A): 410 mm × 260 mm × 340 mm.
• Peso: ≤ 25 kg (peso operativo/portatile indicato ≤ 22 kg nella descrizione operativa).
