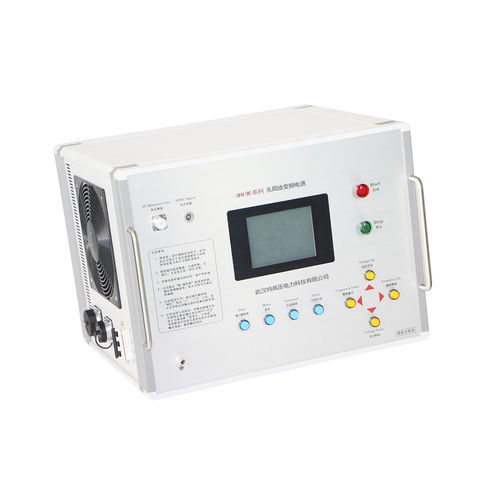

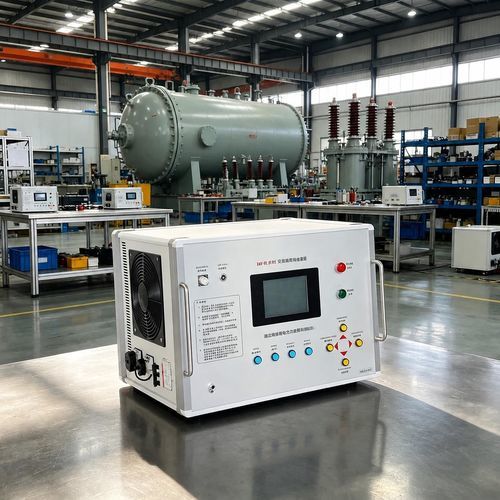

Convertitore di frequenza trifase UHV(W)

monofasedigitalecon display digitale

Panoramica
Lo strumento è progettato per essere installato e testato a impianto in funzione. Un circuito di conversione AD ad alta velocità digitalizza i segnali e l'affidabilità dei dati di rilevamento è garantita dal trattamento digitale del segnale, filtraggio adattativo e algoritmi di soppressione delle interferenze.

Applicazione
L'alimentatore a frequenza variabile senza scariche parziali è impiegato per prove di tenuta dielettrica AC e misurazioni di scariche parziali su apparecchiature elettriche. Utilizzando un trasformatore di eccitazione per alimentare un circuito risonante in serie o parallelo e regolando la frequenza di uscita, l'induttanza del reattore L e la capacità del campione C entrano in risonanza; la tensione di risonanza viene applicata al campione. In alternativa, l'uscita può essere portata al primario di un trasformatore tramite un trasformatore intermedio per prove di tenuta per induzione.

Parametri tecnici

• Tensione di ingresso nominale: Trifase AC 380 V ±10%, 50 Hz
• Potenza di uscita nominale: Monofase 100 kW
• Intervallo di frequenza di uscita: 20 Hz–300 Hz (regolazione continua)
• Tensione di uscita nominale: 0–350 V (regolazione continua)
• Corrente di uscita: 0–285 A (regolazione continua)
• Instabilità di frequenza: ≤ 0,05%
• Instabilità di tensione: ≤ 1,0%
• Distorsione non lineare: ≤ 1%
• Capacità di scarica parziale: ≤ 10 pC (misurata lato alta tensione del booster)

Caratteristiche

• Uscita in vera onda sinusoidale con bassa distorsione (THD < 3%), evitando la misurazione dei valori di picco richiesta da uscite a forma modellata.
• Controllo in fibra ottica che garantisce isolamento completo tra circuiti di controllo alta e bassa tensione.
• Dimensioni compatte e peso ridotto per movimentazione flessibile e uso in sito.
• Cablaggio e funzionamento semplici; migliora l'efficienza operativa in loco rispetto ai metodi con gruppi elettrogeni.
• Funzioni di protezione multiple: protezione da rottura per scarica, protezione da sovratensione regolabile, protezione da cortocircuito in uscita, protezione della posizione zero all'avvio, protezione dell'amplificazione del braccio del ponte, protezione della curva di potenza. All'attivazione di una protezione, il dispositivo disconnette l'uscita di prova e interrompe l'alimentazione del circuito principale.
• Sorgente del segnale generata da un chip dedicato e gestita da un microcontrollore; stabilità di frequenza fino a 0,01 Hz.
• Tensione di uscita a frequenza variabile controllata da microcontrollore ad alta velocità; instabilità di tensione < 1%.

Manutenzione ordinaria

• Evita il funzionamento prolungato in condizioni di forte disaccordo.
• Controllare regolarmente il cablaggio interno e i serraggi per prevenire allentamenti.
• Conservare in ambiente asciutto e pulito protetto dalla pioggia; coprire con copertura antipolvere quando non in uso.
• Durante il trasporto fissare l'armadio di conversione di frequenza con cinghie adeguate per evitare spostamenti.
• Non esporre il display del quadro di controllo alla luce solare diretta; prevedere misure antivibrazione durante il trasporto.
• Maneggiare i connettori con cura per evitare danni e contaminazione.
• Quando si utilizzano cavi in fibra ottica evitare piegature, torsioni o schiacciamenti; tenerli lontani da fonti di calore e conservarli asciutti per prevenire l'umidità.

Specifiche

• Modello / Serie: UHV(W) Series
• Tensione di ingresso nominale: Trifase AC 380 V ±10%, 50 Hz
• Potenza di uscita nominale: Monofase 100 kW
• Intervallo di frequenza: 20 Hz–300 Hz (regolazione continua)
• Tensione di uscita nominale: 0–350 V (regolazione continua)
• Corrente di uscita: 0–285 A (regolazione continua)
• Instabilità di frequenza: ≤ 0,05%
• Instabilità di tensione: ≤ 1,0%
• Distorsione non lineare: ≤ 1%
• Capacità di scarica parziale: ≤ 10 pC (misurata lato alta tensione del booster)
• Tasso di distorsione della forma d'onda: < 3%
• Stabilità di frequenza di uscita: fino a 0,01 Hz
• Funzioni di protezione integrate (sovratensione, cortocircuito, rottura, posizione zero all'avvio, protezione del ponte, ecc.)
