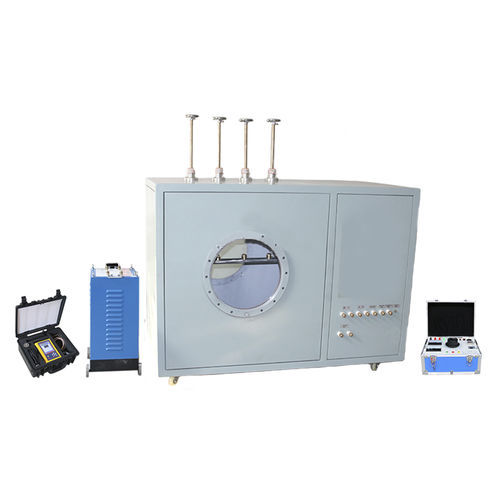

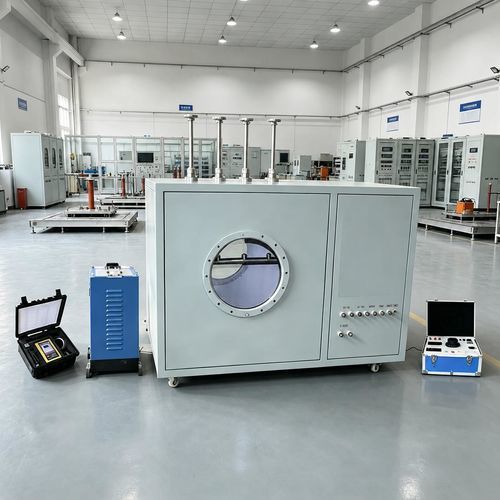

Tester di scarica parziale UHVKW

per quadro di commutazione digitale

Panoramica
Il dispositivo di simulazione di scariche parziali serie UHVKW è progettato per essere installato e testato con il quadro elettrico in stato operativo. I segnali vengono digitalizzati mediante un convertitore AD ad alta velocità e l'affidabilità delle misure è garantita tramite elaborazione digitale del segnale, filtraggio adattivo e metodi di soppressione delle interferenze.

Scopo e sintesi del prodotto
Il dispositivo ricrea i fenomeni tipici di scarica parziale all'interno dei quadri elettrici: scarica a punta, scarica in sospensione, scarica a gap d'aria, scarica da particelle e scarica superficiale. È indicato per R&S, prove tipo e formazione alla manutenzione. Componenti principali: trasformatore ad alta tensione, condensatore di accoppiamento, moduli di scarica configurabili e sistema di controllo con interfacce di misura sincronizzate.

Parametri tecnici
Parametro — Valore
Tensione nominale — 30kV
Capacitanza nominale — ≤100pF
Potenza nominale — 3kVA-20kVA
Frequenza di prova — 30Hz-300Hz
Tensione di ingresso — 0-220V
Tensione strumento — 0-100V
Livello di scarica parziale — ≤1PC
Tenuta a frequenza di rete — 30kV/1min
Tipi di scarica simulati — Punta, particella, superficiale, gap d'aria, sospensione

Caratteristiche

• Simulazione realistica: Progettato per riprodurre le condizioni fisiche all'interno dei quadri e simulare con accuratezza le scariche parziali.
• Tipologie di guasto complete: Genera scariche a punta, in sospensione, a gap d'aria, da particelle e superficiali, singolarmente o combinate.
• Uscita controllabile: Tipo di scarica, tensione di innesco, tensione di spegnimento e intensità regolabili per prove ripetibili.
• Supporto multi-tecnologia: Piattaforma compatibile con metodi di rilevamento corrente d'impulso, UHF, ultrasuoni e tensione transitoria di terra.
• Misura sincronizzata: Unità di accoppiamento e verifica della corrente d'impulso integrate per rilevazione sincrona e valutazione dello strumento.
• Moduli stabili: Moduli di scarica riutilizzabili con caratteristiche costanti.
• Visualizzazione: Sonda video a infrarossi integrata per osservare e registrare gli eventi di scarica.
• Semplicità operativa: Comparsa e scomparsa dei guasti controllabile dall'esterno del dispositivo.
• Progettazione sicura: Equipaggiamento di aumento della tensione e misure di isolamento per un funzionamento sicuro.

Precauzioni

• Assicurare la messa a terra del telaio durante gli esperimenti.
• Non posizionare oggetti estranei sul pannello o nelle immediate vicinanze durante i test.
• Verificare la tensione di alimentazione prima dell'avvio: AC 220V ±10% 50Hz.
• Per la sostituzione di fusibili o accessori, utilizzare i modelli specificati per lo strumento.
• Mantenere lo strumento a prova di umidità e olio.
• Accertarsi che l'apparecchiatura sotto test sia spenta e scollegata da altre sorgenti sotto tensione prima degli esperimenti.
• Prima dell'avvio, impostare la manopola di uscita su zero.

Caratteristiche tecniche

• Tensione nominale: 30kV
• Capacitanza nominale: ≤100pF
• Potenza nominale: 3kVA-20kVA
• Frequenza di prova: 30Hz-300Hz
• Tensione di ingresso: 0-220V
• Tensione strumento: 0-100V
• Livello di scarica parziale: ≤1PC
• Tenuta a frequenza di rete: 30kV/1min
• Tipi di scarica simulati: Scarica a punta; scarica da particelle; scarica superficiale; scarica a gap d'aria; scarica in sospensione
