Rilevatore di scarica parziale UHV-8003

ad ultrasuoni

Introduzione al prodotto

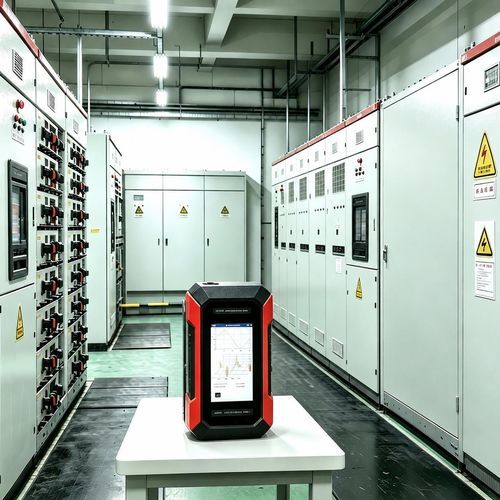

Il rilevatore portatile a ultrasuoni per scariche parziali UHV-8003 riceve i segnali ultrasonici generati dalle scariche parziali per rilevarne la presenza e localizzare le sorgenti su trasformatori, GIS, motori, cavi, isolatori e linee aeree. Quantifica il livello di scarica tramite indicatori e mette a disposizione modalità di analisi adatte alla valutazione dell'isolamento in alta tensione.

Composizione principale

• Unità principale: rilevatore portatile a ultrasuoni per scariche parziali (UHV-8003)
• Sensore ultrasonico a contatto
• Sensore ad alta frequenza (opzionale)
• Sensore ultrasonico integrato e sensore TEV (Transient Earth Voltage)

Applicazioni

• Aziende di generazione e distribuzione di energia
• Sistemi ferroviari
• Sistemi di alimentazione petrolchimici
• Collaudi aerospaziali
• Ispezione e manutenzione automatizzata

Caratteristiche del prodotto

• Sensori intercambiabili per rilevare le scariche parziali sulla maggior parte delle apparecchiature ad alta tensione
• Fornisce visualizzazioni delle scariche come forma d'onda nel dominio del tempo, PRPD e PRPS per l'analisi dei tipi di scarica
• Interfaccia uomo‑macchina intuitiva per la gestione di dispositivi e dati
• Sensori integrati ultrasonico e TEV; compatibile con sensori dedicati per trasformatori, GIS, linee aeree e cavi
• Metodo di rilevamento non invasivo in linea senza spegnimento né fonte HV aggiuntiva
• Ampia banda di prova: 30 kHz a 2,0 GHz, adeguata a diversi principi di rilevamento in frequenza

Note
Il rilevatore acquisisce segnali ultrasonici delle scariche parziali per localizzare le sorgenti e supportare la diagnostica tramite più sensori e modalità di analisi. Documentazione disponibile: manuale d'uso e certificato di taratura.

Specifiche tecniche

• Modello: UHV-8003
• Principio di rilevamento: rilevamento ultrasonico e TEV
• Sensori inclusi/compatibili: sensore ultrasonico a contatto, sensore ultrasonico integrato, sensore TEV, sensori ad alta frequenza opzionali
• Banda di prova: 30 kHz a 2,0 GHz
• Obiettivi di rilevamento: trasformatore, GIS, motore, cavo, isolatore, linea aerea
• Modalità di rilevamento: rilevamento non invasivo in linea senza interruzione di alimentazione
• Output di analisi: forma d'onda nel dominio del tempo, PRPD, PRPS e altre visualizzazioni di pattern di scarica
• Interfaccia utente: interfaccia uomo‑macchina per gestione di dispositivi e dati
