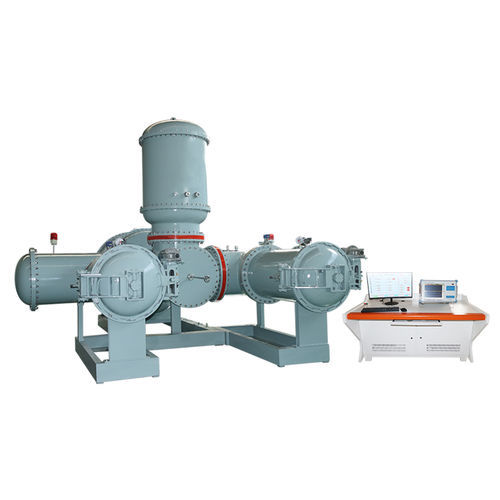

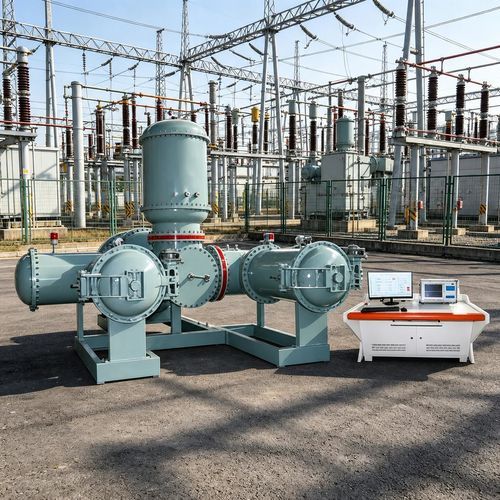

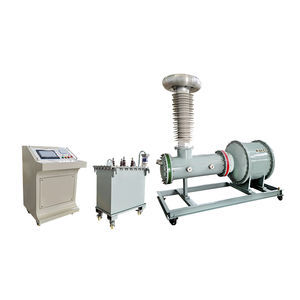

Tester di scarica parziale UHVQW

automatico

Panoramica del prodotto
La serie UHVQW di trasformatori di prova gonfiabili senza scarica parziale è progettata per prove di tenuta dielettrica e misurazioni di scariche parziali su apparecchiature ad alta tensione e grande capacità come GIS, GIL e trasformatori di potenza. Supporta installazione e prove in sito, anche in condizioni di esercizio. La conversione AD ad alta velocità e l'elaborazione digitale del segnale con filtraggio adattativo garantiscono misure affidabili e buona immunità ai disturbi.

Parametri del prodotto
Impiego tipico per prove di tenuta all'isolamento, misurazioni di scariche parziali e prove di precisione. Disponibile in diverse potenze di uscita per rispondere alle esigenze di laboratorio e campo. Il design gonfiabile facilita il trasporto e il dispiegamento in cantiere.

Parametri tecnici

• Tensioni di uscita disponibili (kV): 50, 100, 150, 200, 250, 300
• Tensione di ingresso (V): 200 o 400 (a seconda del modello)
• Tensione di impedenza (%): ≤8 / ≤6 / ≤5 (a seconda del modello)
• Corrente a vuoto (%): ≤6 / ≤5 (a seconda del modello)
• Distorsione d'onda: <3%
• Potenza nominale: 50 kVA
• Corrente lato bassa tensione: 0–116,3 A
• Gamma bassa tensione: 0–430 V
• Gamma alta tensione: 0–100 kV (modelli fino a 300 kV disponibili)
• Corrente alta tensione: 0–0,5 A
• Tensione strumento: 0–100 V
• Precisione misuratori tensione/corrente: 0,5% FS ± 3 cifre
• Precisione complessiva di misura: 4%
• Lunghezza temporizzazione: 0–999,9 M (modalità a lungo termine disponibile)
• Alimentazione: AC 380 V ±10%; 50 Hz ±2 Hz
• Temperatura di esercizio: 0–50 °C
• Umidità relativa: ≤85% RH

Caratteristiche

• Display LCD da 10 pollici che visualizza tensione, corrente, tempo, stato e messaggi con letture chiare
• Interfaccia localizzata (cinese) e funzionamento touch per configurazione e controllo semplici
• Pre-impostazione delle sequenze di prova via touch per migliorare sicurezza e ripetibilità
• Guida di stato e allarme acustico in caso di acquisizione anomala
• Pulsante di arresto di emergenza per fermare salita/discesa durante il controllo automatico
• Temporizzazione automatica: avvio del conteggio quando la tensione raggiunge il valore impostato e discesa al termine
• Modalità manuale con rilevamento automatico dei limiti superiore/inferiore e protezioni (sovratensione, sovracorrente)
• Misure anti-interferenza hardware e software per prestazioni stabili in ambienti disturbati
• Supporto per operazioni singole o coordinate tra più unità

Precauzioni di sicurezza

• Installare l'area di prova secondo le normative vigenti e collegare il pannello di controllo e il trasformatore alla stessa rete di messa a terra
• Verificare la tensione di alimentazione prima dell'avvio e collegare correttamente il cavo di alimentazione
• Usare il pulsante di emergenza quando ci si avvicina al campione o all'apparecchiatura sotto prova
• Dopo l'accensione, il sistema tornerà automaticamente alla posizione zero se necessario
• Non depositare oggetti non pertinenti sul pannello durante le prove
• Sostituire fusibili e accessori con lo stesso modello specificato per lo strumento
• Mantenere lo strumento protetto da umidità e oli
• Assicurarsi che l'apparecchiatura sotto prova sia spenta e isolata da altri circuiti in tensione quando richiesto

Specifiche tecniche

• Serie/modello: UHVQW Series
• Potenza nominale: 50 kVA
• Gamma di uscita: fino a 300 kV (tipicamente 0–100 kV per modello)
• Ingresso: 200 V / 400 V a seconda del modello
• Precisione strumenti di misura: 0,5% FS ± 3 cifre
• Precisione complessiva: 4%
• Temporizzazione: 0–999,9 M; modalità a lungo termine disponibile
• Alimentazione: AC 380 V ±10%; 50 Hz ±2 Hz
• Temperatura di esercizio: 0–50 °C; umidità relativa ≤85% RH
