Tester di scarica parziale UHVCW

Panoramica
Lo strumento è progettato per l'installazione e i test in loco con l'apparecchiatura sotto prova in funzione. Utilizza un circuito di conversione A/D ad alta velocità per digitalizzare i segnali; l'affidabilità delle misure è garantita dall'elaborazione digitale del segnale, dal filtraggio adattivo e da metodi di soppressione delle interferenze.

Parametri del prodotto
Il sistema di prova ad alta tensione gonfiabile UHVCW senza scariche parziali è indicato per prove di tenuta d'isolamento, misurazioni di scarica parziale e prove di precisione su apparecchiature GIS e GIL ad alta tensione e grande capacità. È adatto per test preventivi in campo e per i collaudi di accettazione in fabbrica di sottostazioni GIS, produttori GIS/GIL, isolatori e componenti di isolamento.

Parametri tecnici

• Livelli di tensione: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Potenza: 50–2000 kVA
• Metodo di generazione dell'alta tensione: aumento tramite trasformatore HV e risonanza in serie (frequenza di rete o conversione di frequenza); aumento in un'unica fase (non è richiesta elevazione in serie)
• Tensione di ingresso (primaria): 0,35–10 kV
• Capacità di scarica parziale: 1–3 pC a tensione nominale (ambiente normale)
• Aumento di temperatura: ≤65 K dopo 60 minuti alla corrente nominale (50 Hz)

Caratteristiche

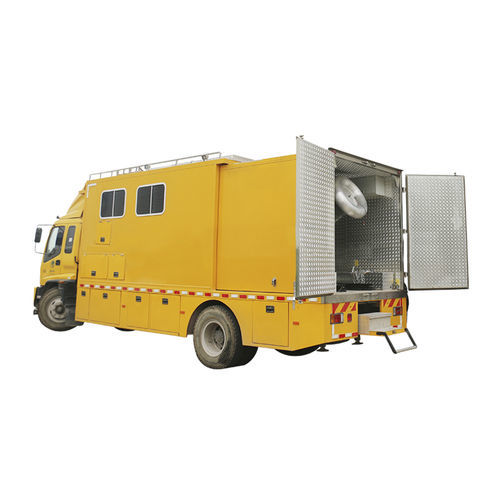

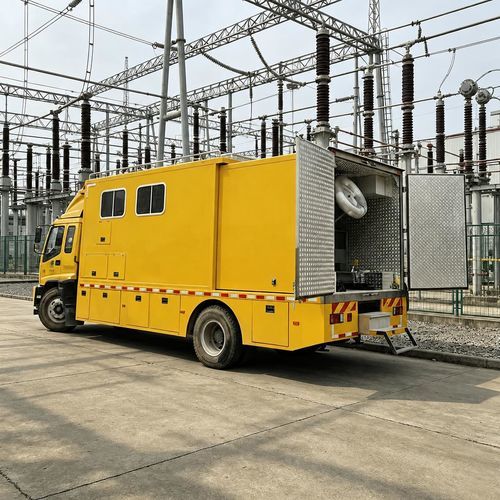

• Sollevamento idraulico montato su veicolo per facilità di mobilità e impiego in sito.
• Alta tensione completamente sigillata in un involucro schermato per test sicuri e affidabili.
• Livello di scarica parziale del sistema controllabile nell'intervallo 1–3 pC.
• Design compatto per ridurre l'ingombro e alleggerire i componenti.
• Interruttore di isolamento ad alta tensione integrato che permette funzioni multiple in un'unica unità.
• Collegamento diretto all'oggetto di prova che semplifica l'allestimento e riduce i tempi di prova.
• Struttura meccanica robusta adatta al trasporto su lunghe distanze.
• Minori requisiti per la capacità di alimentazione del sistema.

Trasporto e stoccaggio
Trasporto

• Utilizzare casse di legno per strumenti e ammortizzatori durante il trasporto per evitare danni.
• Se non imballato in casse di legno, evitare impilamenti e urti; se imballato in casse, il massimo di strati consentiti è due.
• Durante il trasporto, il pannello deve essere rivolto verso l'alto.

Stoccaggio

• Conservare al chiuso in un ambiente asciutto, privo di polvere, ventilato e senza gas corrosivi; non impilare senza imballaggio in cassa di legno.
• Durante lo stoccaggio posizionare il pannello verso l'alto e utilizzare materiali antiumidità sotto l'apparecchiatura per prevenire l'umidità.

Caratteristiche tecniche

• Livelli di tensione: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Gamma di potenza: 50–2000 kVA
• Metodo di generazione HV: trasformatore di incremento e risonanza in serie (frequenza di rete / conversione di frequenza), aumento in un'unica fase
• Tensione primaria di ingresso: 0,35–10 kV
• Sensibilità scarica parziale: 1–3 pC a tensione nominale (condizioni normali)
• Aumento massimo di temperatura: ≤65 K dopo 60 min alla corrente nominale (50 Hz)
